膜盘联轴器

膜盘联轴器属金属挠性联轴器，具有径向、轴向和角向等偏差补偿能力，与膜片联轴器相比，具有结构紧凑、膜盘本身有很强的防腐性能，承载能力大、重量轻适用转速高等优点

所属分类

膜盘联轴器

联系方式

15940017261

sincflex@vip.163.com

产品咨询相关产品

详细介绍

产品特点：
膜盘联轴器属金属挠性联轴器，具有径向、轴向和角向等偏差补偿能力，与膜片联轴器相比，具有结构紧凑、膜盘本身有很强的防腐性能，承载能力大、重量轻适用转速高等优点

应用场合：
适用于压缩机、高速透平、风机、泵等行业、也适用于石油、化工、通用机械等各类高速轴系传动。

SK3系列膜盘联轴器
可补偿角向1/3°不对中，如需要更小的外形尺寸，可选择SK4或SK5系列。

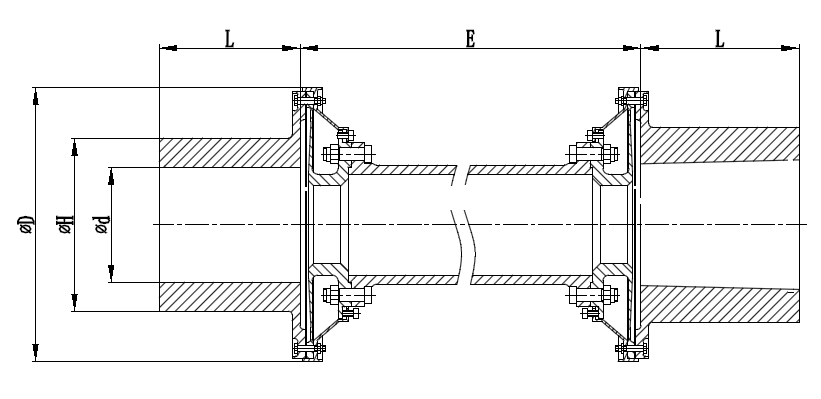

图 SK3系列膜盘联轴器

表SK3系列膜盘联轴器技术参数和主要尺寸

型号	公称扭矩 KN·m	峰值扭矩 KN·m	瞬时扭矩 KN·m	最大转速 r/min	最大轴孔d	D	L	H	转动惯量 Kg·㎡	重量 Kg	吸收不对中能力
型号	公称扭矩 KN·m	峰值扭矩 KN·m	瞬时扭矩 KN·m	最大转速 r/min	mm				转动惯量 Kg·㎡	重量 Kg	轴向mm	角向。
SK388	0.27	0.36	0.48	60000	40	88	50	60	0.002	2.52	0.8	0.33
SK3110	0.62	0.85	1.12	45000	50	110	60	80	0.005	4.71	1.0	0.33
SK3160	2.25	2.96	3.98	32000	75	160	90	115	0.03	12	1.5	0.33
SK3186	4.52	5.95	7.98	28000	95	186	100	140	0.07	19.9	2.0	0.33
SK3238	9.98	13.2	17.5	22000	125	238	140	190	0.28	45	2.5	0.33
SK3285	19.98	26.5	35.2	18000	155	285	180	235	0.75	81.5	3.2	0.33
SK3336	35.6	47	62.5	16000	190	336	200	285	2	140	4.0	0.33
SK3380	49.95	66.4	88.8	14000	215	380	240	325	3.7	202	4.5	0.33
SK3436	79.96	105.8	142.2	12000	250	436	280	380	7.8	320	5.1	0.33
SK3485	112.3	147.5	198.6	11000	280	485	320	425	13.5	432	5.7	0.33
SK3576	200	265.5	352	9000	340	576	390	510	35	750	7.0	0.33
SK3672	224.5	298.6	395.6	6500	400	672	450	600	80	1250	7.8	0.33
SK3835	448.8	598.2	791.3	5000	490	835	550	745	230	2350	9.8	0.33
SK31010	800.2	1058	1397	4000	600	1010	650	910	620	4200	12.0	0.33
SK31165	1398	1856	3272	3600	700	1165	780	1050	1270	6400	14.0	0.33

SK4系列膜盘联轴器
可补偿角向1/4°不对中，如需要更小的外形尺寸，可选择SK5系列，如需要较大补偿能力，可选择 SK3系列

表SK4列膜盘联轴器技术参数和主要尺寸

型号	公称扭矩 KN·m	峰值扭矩 KN·m	瞬时扭矩 KN·m	最大转速 r/min	最大轴孔d	D	L	H	转动惯量 Kg·㎡	重量 Kg	吸收不对中能力
型号	公称扭矩 KN·m	峰值扭矩 KN·m	瞬时扭矩 KN·m	最大转速 r/min	mm				转动惯量 Kg·㎡	重量 Kg	轴向mm	角向。
SK488	0.34	0.45	0.6	60000	40	88	50	60	0.002	2.53	0.6	0.25
SK4110	0.78	1.05	1.41	45000	50	110	60	80	0.005	4.89	0.8	0.25
SK4160	2.78	3.7	4.96	32000	75	160	90	115	0.031	12.8	1.2	0.25
SK4186	5.56	7.48	9.93	28000	95	186	100	140	0.072	20.3	1.5	0.25
SK4238	12.4	16.62	22	22000	125	238	140	190	0.288	46	2.0	0.25
SK4285	25.2	33	44.3	18000	155	285	180	235	0.772	83.2	2.5	0.25
SK4336	44.88	60	79.2	16000	190	336	200	285	2.02	145.7	3.1	0.25
SK4380	62.5	82.5	110	14000	215	380	240	325	3.75	205.4	3.5	0.25
SK4436	98.8	132	176.5	12000	250	436	280	380	7.96	324.1	4.1	0.25
SK4485	140.5	185	248.7	11000	280	485	320	425	13.72	438.6	4.5	0.25
SK4576	249.7	330	440	9000	340	576	390	510	35.61	757.7	5.5	0.25
SK4672	280.2	370	390	6500	400	672	450	600	80.43	1260	6.0	0.25
SK4835	558	745	985	5000	490	835	550	745	231.1	2380	7.6	0.25
SK41010	1118	1332	1966	4000	600	1010	650	910	622.3	4220	9.5	0.25
SK41165	1802	2386	3183	3600	700	1165	780	1050	1283	6420	11.0	0.25

SK5列膜盘联轴器
可补偿角向1/5不对中，如需要较大补偿能力，可选择 SK3或SK4系列。

表SK5列膜盘联轴器技术参数和主要尺寸

型号	公称扭矩 KN·m	峰值扭矩 KN·m	瞬时扭矩 KN·m	最大转速 r/min	最大轴孔d	D	L	H	转动惯量 Kg·㎡	重量 Kg	吸收不对中能力
型号	公称扭矩 KN·m	峰值扭矩 KN·m	瞬时扭矩 KN·m	最大转速 r/min	mm				转动惯量 Kg·㎡	重量 Kg	轴向mm	角向。
SK588	0.48	0.65	0.85	60000	40	88	50	60	0.002	2.82	0.4	0.2
SK5110	1.1	1.5	1.95	45000	50	110	60	80	0.006	5.46	0.6	0.2
SK5160	4	5.3	7	32000	75	160	90	115	0.032	13.5	0.8	0.2
SK5186	8	10.5	14	28000	95	186	100	140	0.073	22.1	1.0	0.2
SK5238	17.7	24	32	22000	125	238	140	190	0.289	47.8	1.3	0.2
SK5285	35.2	47.5	61.2	18000	155	285	180	235	0.775	83.3	1.7	0.2
SK5336	62.5	82.8	109.8	16000	190	336	200	285	2.08	147.2	2.1	0.2
SK5380	88.7	120	156	14000	215	380	240	325	3.77	207.5	2.4	0.2
SK5436	140.2	185	245.3	12000	250	436	280	380	7.98	328.6	2.8	0.2
SK5485	198	265	349.7	11000	280	485	320	425	13.85	441.2	3.1	0.2
SK5576	350	470	630.4	9000	340	576	390	510	35.72	761.3	3.8	0.2
SK5672	400	528	705.8	6500	400	672	450	600	80.76	1265	4.2	0.2
SK5835	802	1052	1395	5000	490	835	550	745	232.2	2385	5.3	0.2
SK51010	1610	2119	2803	4000	600	1010	650	910	624.4	4230	6.5	0.2
SK51165	2495	3302	4411	3600	700	1165	780	1050	1288	6450	7.6	0.2
