NUPEX组合弹性联轴器

NUPEX组合弹性联轴器为申克动力针对变频机组特性于2000年研发成功并推向市场的高性能联轴器。经锦西石化厂成功应用后，至今已使用300余台，运转良好，效果好。

所属分类

NUPPEX组合弹性联轴器

联系方式

15940017261

sincflex@vip.163.com

产品咨询相关产品

详细介绍

产品特点
NUPEX组合弹性联轴器为申克动力针对变频机组特性于2000年研发成功并推向市场的高性能联轴器。经锦西石化厂成功应用后，至今已使用300余台，运转良好，效果好。其结构特点如下：
1.美国新技术支持， NUP+膜片组合设计
2.有限元等强度设计，更轻、更方便、更安全
3.自动调心对中，可吸收机组各向不对中，只需粗略安装找正
4.聚氨酯胶套耐压、自润滑、永久弹性，三种刚度按扭矩计算结果选择
5.内置关节轴承，径向支撑达5吨，完全取消中间径向支撑
6.长中间管挠度刚度可调，避开临界转速，改善机组转子动力学特性
7.充分吸收变频谐波冲击，减震、无噪声
8.3DH相位磁条和配重螺孔，可校正轴系不平衡

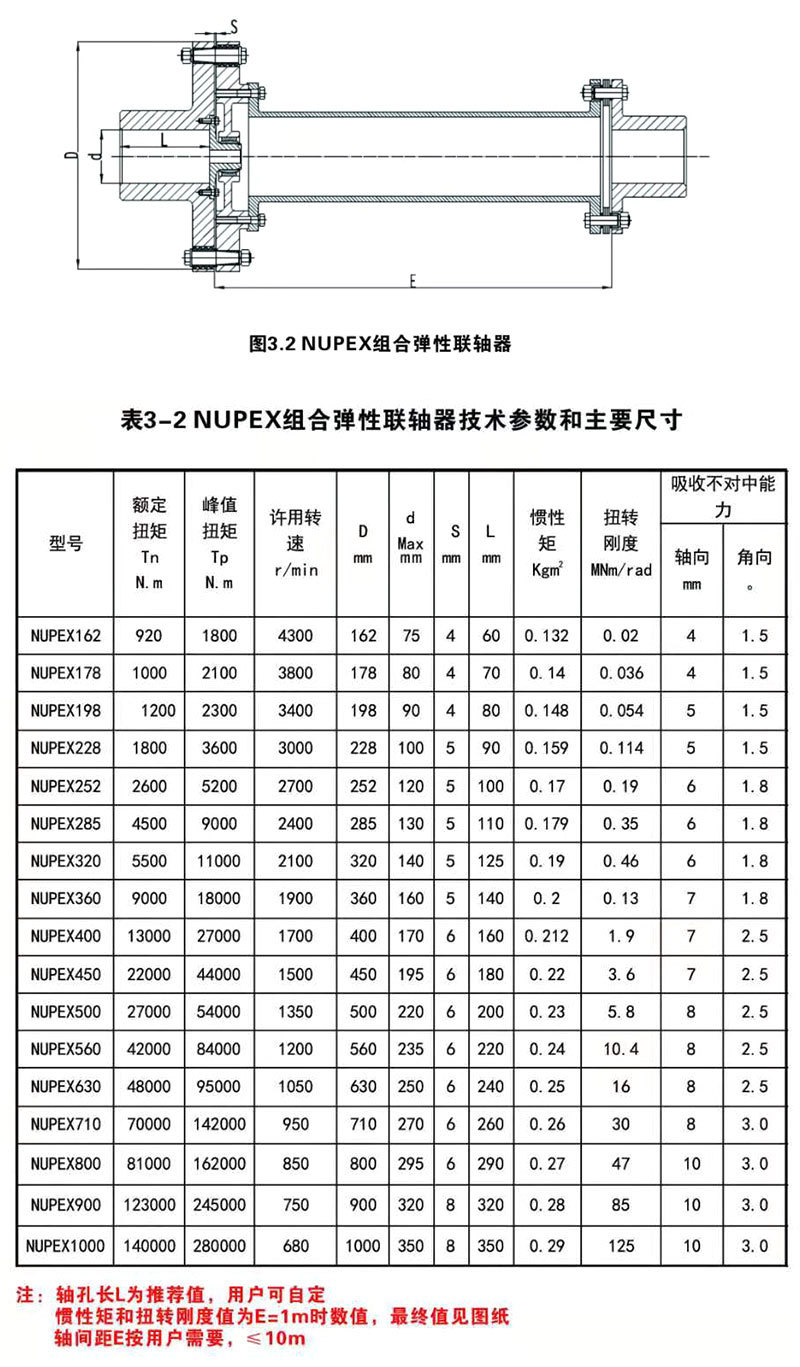

图3.2 NUPEX组合弹性联轴器

表3-2NUPEX组合弹性联轴器技术参数和主要尺寸

型号	额定扭矩 Tn N.m	峰值扭矩 Tp N.m	许用转速 r/min	D mm	d Max mm	S mm	L mm	惯性矩 Kg㎡	扭转刚度 MNm/rad	吸收不对中能力
型号	额定扭矩 Tn N.m	峰值扭矩 Tp N.m	许用转速 r/min	D mm	d Max mm	S mm	L mm	惯性矩 Kg㎡	扭转刚度 MNm/rad	轴向 mm	角向 °
NUPEX162	920	1800	4300	162	75	4	60	0.132	0.02	4	1.5
NUPEX178	1000	2100	3800	178	80	4	70	0.14	0.036	4	1.5
NUPEX198	1200	2300	3400	198	90	4	80	0.148	0.054	5	1.5
NUPEX228	1800	3600	3000	228	100	5	90	0.159	0.114	5	1.5
NUPEX252	2600	5200	2700	252	120	5	100	0.17	0.19	6	1.8
NUPEX285	4500	9000	2400	285	130	5	110	0.179	0.35	6	1.8
NUPEX320	5500	11000	2100	320	140	5	125	0.19	0.46	6	1.8
NUPEX360	9000	18000	1900	360	160	5	140	0.2	0.13	7	1.8
NUPEX400	13000	27000	1700	400	170	6	160	0.212	1.9	7	2.5
NUPEX450	22000	44000	1500	450	195	6	180	0.22	3.6	7	2.5
NUPEX500	27000	54000	1350	500	220	6	200	0.23	5.8	8	2.5
NUPEX560	42000	84000	1200	560	235	6	220	0.24	10.4	8	2.5
NUPEX630	48000	95000	1050	630	250	6	240	0.25	16	8	2.5
NUPEX710	70000	142000	950	710	270	6	260	0.26	30	8	3.0
NUPEX800	81000	162000	850	800	295	6	290	0.27	47	10	3.0
NUPEX900	123000	245000	750	900	320	8	320	0.28	85	10	3.0
NUPEX1000	140000	280000	680	1000	350	8	350	0.29	125	10	3.0

注：轴孔长L为推荐值，用户可自定
　　惯性矩和扭转刚度值为E=1m时数值，最终值见图纸
　　轴间距E按用户需要，≤10m
