鼓形齿式联轴器两轴线相对位移补偿量
1)当两轴线无径向位移时，许用径向补偿量△α：鼓形齿式联轴器每一对内外齿啮合，许用角向补偿量△α=1°30
所属分类
详细介绍
1)当两轴线无径向位移时，许用径向补偿量△α：鼓形齿式联轴器每一对内外齿啮合，许用角向补偿量△α=1°30 ，见图4.8；
鼓形齿式联轴器两对内外齿啮合，许用角向补偿量
△αmax=2×1°30=3°，见图4.8。

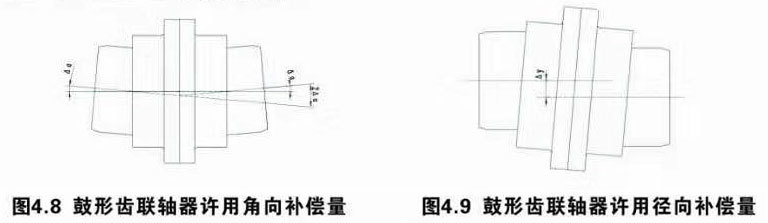

图4.8 鼓形齿联轴器许用角向补偿量
图4.9 鼓形齿联轴器许用径向补偿量
2)当两轴线无角向位移时，许用径向补偿量△y：
(a) GIICL、 GCLD、NGCL型鼓形齿式联轴器许用径向补偿量△y，见图4.9，表4-6

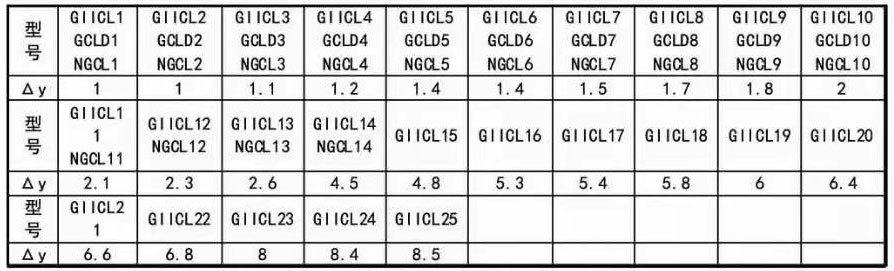

表4-6 GIICL、GCLD、NGCL型许用径向补偿量△y(单位mm)
| 型号 | GIICL1 GCLD1 NGCL1 |
GIICL2 GCLD2 NGCL2 |
GIICL3 GCLD3 NGCL3 |
GIICL4 GCLD4 NGCL4 |
GIICL5 GCLD5 NGCL5 |
GIICL6 GCLD6 NGCL6 |
GIICL7 GCLD7 NGCL7 |
GIICL8 GCLD8 NGCL8 |
GIICL9 GCLD9 NGCL9 |
GIICL10 GCLD10 NGCL10 |
| △y | 1 | 1 | 1.1 | 1.2 | 1.4 | 1.4 | 1.5 | 1.7 | 1.8 | 2 |
| 型号 | GIICL11 NGCL11 |
GIICL12 NGCL12 |
GIICL13 NGCL13 |
GIICL14 NGCL14 |
GIICL15 | GIICL16 | GIICL17 | GIICL18 | GIICL19 | GIICL20 |
| △y | 2.1 | 2.3 | 2.6 | 4.5 | 4.8 | 5.3 | 5.4 | 5.8 | 6 | 6.4 |
| 型号 | GIICL21 | GIICL22 | GIICL23 | GIICL24 | GIICL25 | |||||
| △y | 6.6 | 6.8 | 8 | 8.4 | 8.5 |
(b)GIICLZ、WGT型鼓形齿式联轴器许用径向补偿量△y，见图4.10，并按下式计算：△y=Atan△α=Atan1°30，=0.0262A

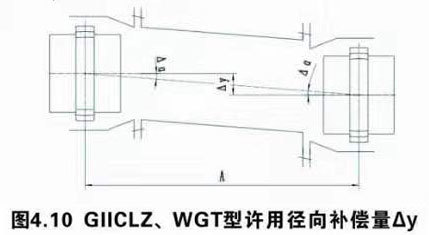

图4.10 GIICLZ、WGT型许用径向补偿量Δy
