R型结构使其左右重心最大限度地靠近两侧机组的支撑轴承,对转子轴头的附加弯矩小,利于高速平稳运转。挠性体(半联轴器+膜片组+护套)已于出厂前整体装配好,与中间节止口连接,整体装拆,整个联轴器即使多次装拆亦保持永久的对中和动平衡。两挠性体(膜片)之间距离大,联轴器吸收机组不对中能力强。中间节(足够长)拆下来即可方便地从轴上拆下半联轴器,而不必移动机组(安装时亦然)。中间节两端的垫片可增减以补偿安装误差,以及方便地实现预拉伸以吸收机组热位移或其他动态不对中。

所属分类

详细介绍

R型结构使其左右重心最大限度地靠近两侧机组的支撑轴承,对转子轴头的附加弯矩小,利于高速平稳运转。挠性体(半联轴器+膜片组+护套)已于出厂前整体装配好,与中间节止口连接,整体装拆,整个联轴器即使多次装拆亦保持永久的对中和动平衡。两挠性体(膜片)之间距离大,联轴器吸收机组不对中能力强。中间节(足够长)拆下来即可方便地从轴上拆下半联轴器,而不必移动机组(安装时亦然)。中间节两端的垫片可增减以补偿安装误差,以及方便地实现预拉伸以吸收机组热位移或其他动态不对中。

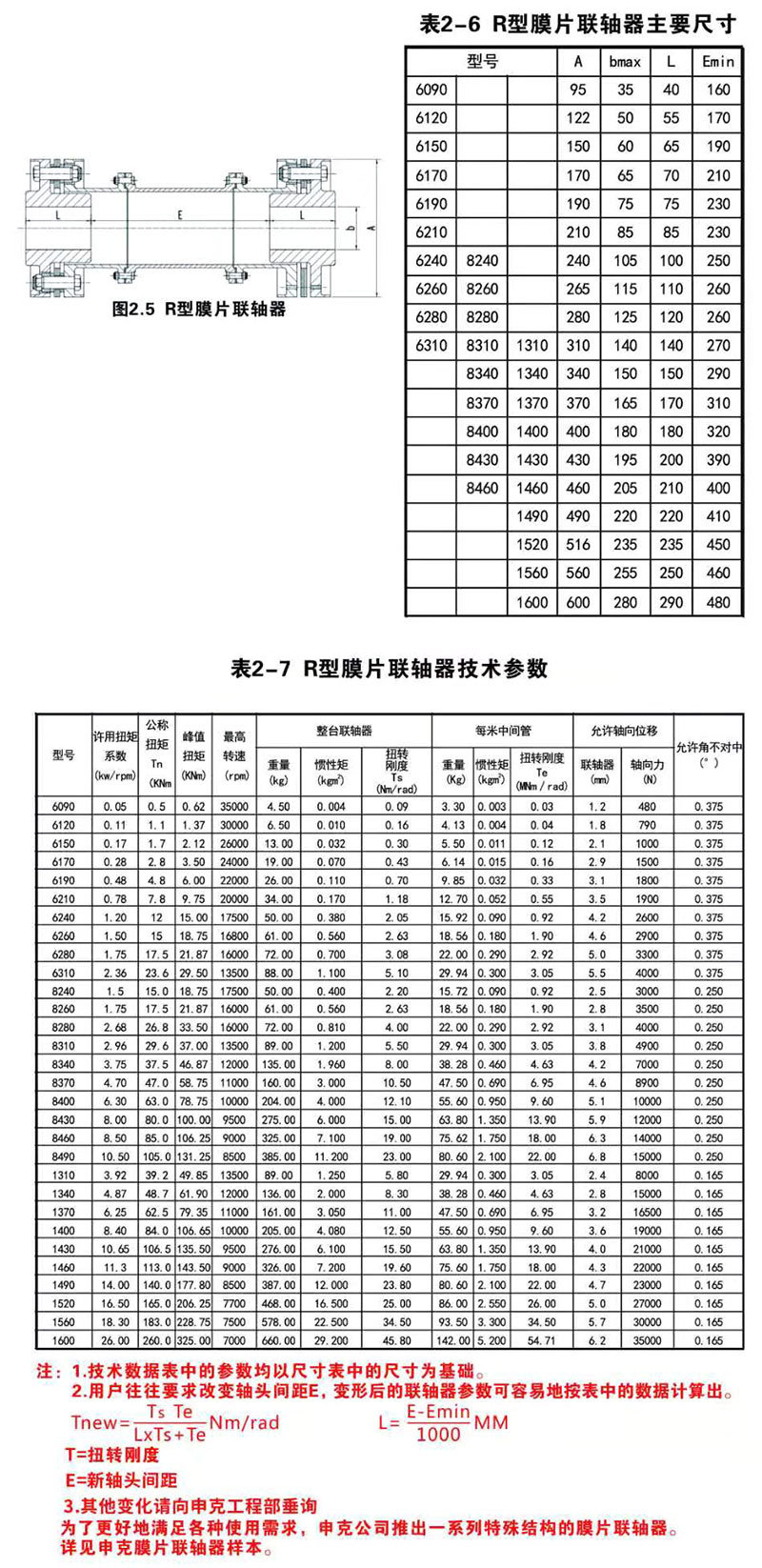

其结构型式见图2.5,技术参数和主要尺寸见表2-6和表2-7。




图2.5R型膜片联轴器


表2-6R型膜片联轴器主要尺寸

型号 A bmax L Emin
6090     95 35 40 160
6120     122 50 55 170
6150     150 60 65 190
6170     170 65 70 210
6190     190 75 75 230
6210     210 85 85 230
6240 8240   240 105 100 250
6260 8260   265 115 110 260
6280 8280   280 125 120 260
6310 8310 1310 310 140 140 270
  8340 1340 340 150 150 290
  8370 1370 370 165 170 310
  8400 1400 400 180 180 320
  8430 1430 430 195 200 390
  8460 1460 460 205 210 400
    1490 490 220 220 410
    1520 516 235 235 450
    1560 560 255 250 460
    1600 600 280 290 480



表2-7R型膜片联轴器技术参数

型号 许用扭矩系数
(kw/rpm)
公称扭矩
Tn
(KNm)
峰值扭矩
(KNm)
最高转速
(rpm)
整台联轴器 每米中间管 允许轴向位移 允许角不对中
(°)
重量
(kg)
惯性矩
(kg㎡)
扭转刚度
TS
(Nm/rad)
重量
(kg)
惯性矩
(kg㎡)
扭转刚度
Te
(MNm/rad)
联轴器
(mm)
转向力
(N)
6090 0.05 0.5 0.62 35000 4.50 0.004 0.09 3.30 0.003 0.03 1.2 480 0.375
6120 0.11 1.1 1.37 30000 6.50 0.010 0.16 4.13 0.004 0.04 1.8 790 0.375
6150 0.17 1.7 2.12 26000 13.00 0.032 0.30 5.50 0.011 0.12 2.1 1000 0.375
6170 0.28 2.8 3.50 24000 19.00 0.070 0.43 6.14 0.015 0.16 2.9 1500 0.375
6190 0.48 4.8 6.00 22000 26.00 0.110 0.70 9.85 0.032 0.33 3.1 1800 0.375
6210 0.78 7.8 9.75 20000 34.00 0.170 1.18 12.70 0.052 0.55 3.5 1900 0.375
6240 1.20 12 15.00 17500 50.00 0.380 2.05 15.92 0.090 0.92 4.2 2600 0.375
6260 1.50 15 18.75 16800 61.00 0.560 2.63 18.56 0.180 1.90 4.6 2900 0.375
6280 1.75 17.5 21.87 16000 72.00 0.700 3.08 22.00 0.290 2.92 5.0 3300 0.375
6310 2.36 23.6 29.50 13500 88.00 1.100 5.10 29.94 0.300 3.05 5.5 4000 0.375
8240 1.5 15.0 18.75 17500 50.00 0.400 2.20 15.72 0.090 0.92 2.5 3000 0.250
8260 1.75 17.5 21.87 16000 61.00 0.560 2.63 18.56 0.180 1.90 2.8 3500 0.250
8280 2.68 26.8 33.50 16000 72.00 0.810 4.00 22.00 0.290 2.92 3.1 4000 0.250
8310 2.96 29.6 37.00 13500 89.00 1.200 5.50 29.94 0.300 3.05 3.8 4900 0.250
8340 3.75 37.5 46.87 12000 135.00 1.960 8.00 38.28 0.460 4.63 4.2 7000 0.250
8370 4.70 47.0 58.75 11000 160.00 3.000 10.50 47.50 0.690 6.95 4.6 8900 0.250
8400 6.30 63.0 78.75 10000 204.00 4.000 12.10 55.60 0.950 9.60 5.1 10000 0.250
8430 8.00 80.0 100.00 9500 275.00 6.000 15.00 63.80 1.350 13.90 5.9 12000 0.250
8460 8.50 85.0 106.25 9000 325.00 7.100 19.00 75.62 1.750 18.00 6.3 14000 0.250
8490 10.50 105.0 131.25 8500 385.00 11.200 23.00 80.60 2.100 22.00 6.8 15000 0.250
1310 3.92 39.2 49.85 13500 89.00 1.250 5.80 29.94 0.300 3.05 2.4 8000 0.165
1340 4.87 48.7 61.90 12000 136.00 2.000 8.30 38.28 0.460 4.63 2.8 15000 0.165
1370 6.25 62.5 79.35 11000 161.00 3.050 11.00 47.50 0.690 6.95 3.2 16500 0.165
1400 8.40 84.0 106.65 10000 205.00 4.080 12.50 55.60 0.950 9.60 3.6 19000 0.165
1430 10.65 106.5 135.50 9500 276.00 6.100 15.50 63.80 1.350 13.90 4.0 21000 0.165
1460 11.3 113.0 143.50 9000 326.00 7.200 19.60 75.60 1.750 18.00 4.3 22000 0.165
1490 14.00 140.0 177.80 8500 387.00 12.000 23.80 80.60 2.100 22.00 4.7 23000 0.165
1520 16.50 165.0 206.25 7700 468.00 16.500 25.00 86.00 2.550 26.00 5.0 27000 0.165
1560 18.30 183.0 228.75 7500 578.00 22.500 34.50 93.50 3.300 34.50 5.7 30000 0.165
1600 26.00 260.0 325.00 7000 660.00 29.200 45.80 142.00 5.200 54.71 6.2 35000 0.165

注:
1. 技术数据表中的参数均以尺寸表中的尺寸为基础。
2. 用户往往要求改变轴头间距E,变形后的联轴器参数可容易地按表中的数据计算出。

T=扭转刚度
E=新轴头间距
3. 其他变化请向申克工程部垂询
为了更好地满足各种使用需求,申克公司推出一系列特殊结构的膜片联轴器。
详见申克膜片联轴器样本。
