Cb型胶块联轴器

美工胶块联轴器能传递大扭矩和吸收机组转动冲击，无需润滑，易于安装和拆卸，能够在潮湿、砂砾、高温以及其他恶劣的环境中运行，维修需求低，可提高机组的寿命。

所属分类

ABT胶块联轴器

联系方式

15940017261

sincflex@vip.163.com

产品咨询相关产品

详细介绍

产品特点
美工胶块联轴器能传递大扭矩和吸收机组转动冲击，无需润滑，易于安装和拆卸，能够在潮湿、砂砾、高温以及其他恶劣的环境中运行，维修需求低，可提高机组的寿命。

应用场合
适用于转动惯量大、存在剧烈扭矩波动，工作冲击以及往复运动的机组。

Cb型胶块联轴器
CB型胶块联轴器主要使用在发生谐振工况（往复机组共有）的机组，扭转刚度低，弹性角变可达7°，可过滤掉机组的振动扭矩。

其结构型式见图5.3，技术参数和主要尺寸见表5-2。

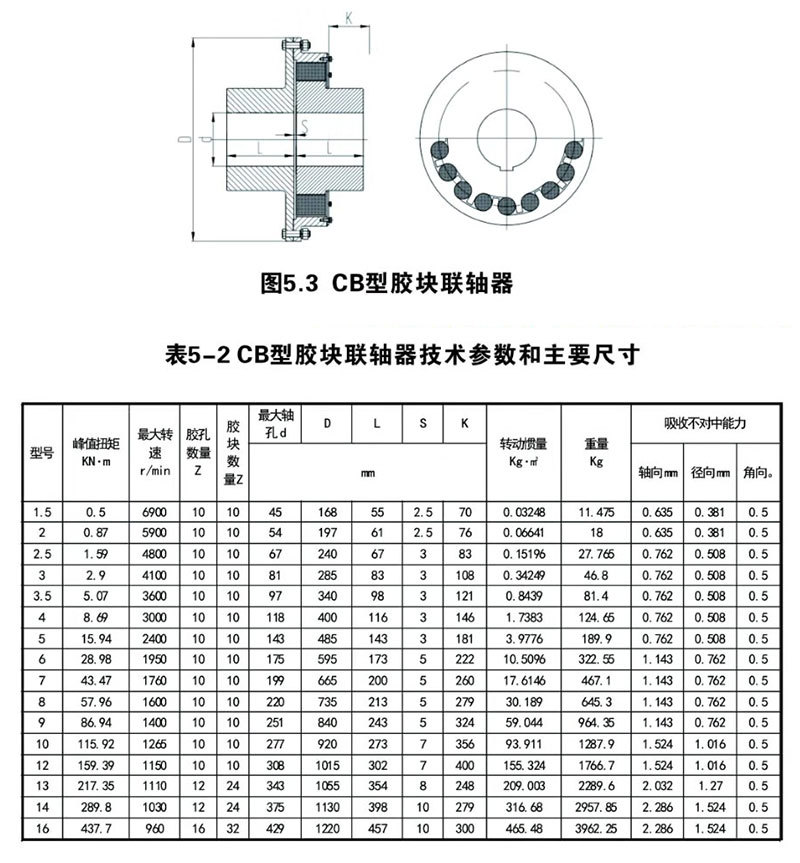

图5.3 CB型胶块联轴器

表5-2CB型胶块联轴器技术参数和主要尺寸

型号	峰值扭矩 KN · m	最大转速 r/min	胶孔数量Z	胶块数量Z	最大轴孔d	D	L	S	K	转动惯量 Kg · ㎡	重量 Kg	吸收不对中能力
型号	峰值扭矩 KN · m	最大转速 r/min	胶孔数量Z	胶块数量Z	mm					转动惯量 Kg · ㎡	重量 Kg	轴向 mm	径向 mm	角向。
1.5	0.5	6900	10	10	45	168	55	2.5	70	0.03248	11.475	0.635	0.381	0.5
2	0.87	5900	10	10	54	197	61	2.5	76	0.06641	18	0.635	0.381	0.5
2.5	1.59	4800	10	10	67	240	67	3	83	0.15196	27.765	0.762	0.508	0.5
3	2.9	4100	10	10	81	285	83	3	108	0.34249	46.8	0.762	0.508	0.5
3.5	5.07	3600	10	10	97	340	98	3	121	0.8439	81.4	0.762	0.508	0.5
4	8.69	3000	10	10	118	400	116	3	146	1.7383	124.65	0.762	0.508	0.5
5	15.94	2400	10	10	143	485	143	3	181	3.9776	189.9	0.762	0.508	0.5
6	28.98	1950	10	10	175	595	173	5	222	10.5096	322.55	1.143	0.762	0.5
7	43.47	1760	10	10	199	665	200	5	260	17.6146	467.1	1.143	0.762	0.5
8	57.96	1600	10	10	220	735	213	5	279	30.189	645.3	1.143	0.762	0.5
9	86.94	1400	10	10	251	840	243	5	324	59.044	964.35	1.143	0.762	0.5
10	115.92	1265	10	10	277	920	273	7	356	93.911	1287.9	1.524	1.016	0.5
12	159.39	1150	10	10	308	1015	302	7	400	155.324	1766.7	1.524	1.016	0.5
13	217.35	1110	12	24	343	1055	354	8	248	209.003	2289.6	2.032	1.27	0.5
14	289.8	1030	12	24	375	1130	398	10	279	316.68	2957. 85	2.286	1.524	0.5
16	437.7	960	16	32	429	1220	457	10	300	465.48	3962.25	2.286	1.524	0.5

CB和WB形式选择
如轴的扭矩分析已做，根据结果选择C B或者WB；如果轴的扭矩分析未做，则遵循以下原则：
a)柴油机驱动请咨询申克工程部；
b)电动机驱动：如果直接驱动没有齿轮并且震动或冲击来自电机侧，那么使用WB，当CB型更合适时也可使用；
c)减速机：如果震动或冲击来自从动侧，则通常使用WB型，否则使用CB型；
d)增速机：如果冲击和震动来自高速端，使用WB型，如果不是此类情况则使用CB型。
