Wb型胶块联轴器

美工胶块联轴器能传递大扭矩和吸收机组转动冲击，无需润滑，易于安装和拆卸，能够在潮湿、砂砾、高温以及其他恶劣的环境中运行，维修需求低，可提高机组的寿命。

所属分类

ABT胶块联轴器

联系方式

15940017261

sincflex@vip.163.com

产品咨询相关产品

详细介绍

产品特点
美工胶块联轴器能传递大扭矩和吸收机组转动冲击，无需润滑，易于安装和拆卸，能够在潮湿、砂砾、高温以及其他恶劣的环境中运行，维修需求低，可提高机组的寿命。

应用场合
适用于转动惯量大、存在剧烈扭矩波动，工作冲击以及往复运动的机组。

Wb型胶块联轴器
WB型胶块联轴器主要使用在大扭矩，剧烈冲击或反正转机组中，其变形角较小（1°～2°）。其结构型式见图5.1和图5.2，技术参数和主要尺寸见表5-1。

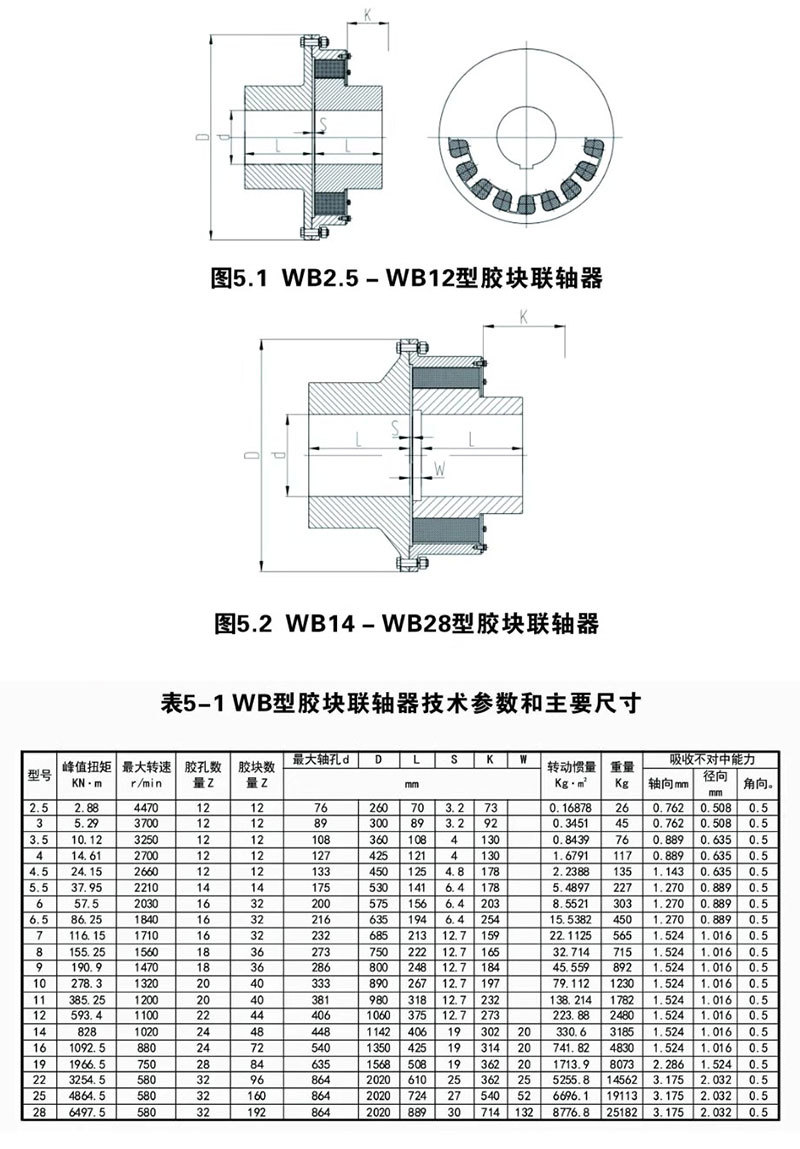

图5.1WB2.5-WB12型胶块联轴器

图5.2WB14-WB28型胶块联轴器

表5-1WB型胶块联轴器技术参数和主要尺寸

型号	峰值扭矩 KN · m	最大转速 r/min	胶孔数量Z	胶块数量Z	最大轴孔d	D	L	S	K	W	转动惯量 Kg · ㎡	重量 Kg	吸收不对中能力
型号	峰值扭矩 KN · m	最大转速 r/min	胶孔数量Z	胶块数量Z	mm						转动惯量 Kg · ㎡	重量 Kg	轴向 mm	径向 mm	角向。
2.5	2.88	4470	12	12	76	260	70	3.2	73		0.16878	26	0.762	0.508	0.5
3	5.29	3700	12	12	89	300	89	3.2	92		0.3451	45	0.762	0.508	0.5
3.5	10.12	3250	12	12	108	360	108	4	130		0.8439	76	0.889	0.635	0.5
4	14.61	2700	12	12	127	425	121	4	130		1.6791	117	0.889	0.635	0.5
4.5	24.15	2660	12	12	133	450	125	4.8	178		2.2388	135	1.143	0.635	0.5
5.5	37.95	2210	14	14	175	530	141	6.4	178		5.4897	227	1.270	0.889	0.5
6	57.5	2030	16	32	200	575	156	6.4	203		8.5521	303	1.270	0.889	0.5
6.5	86.25	1840	16	32	216	635	194	6.4	254		15.5382	450	1.270	0.889	0.5
7	116.15	1710	16	32	232	685	213	12.7	159		22.1125	565	1.524	1.016	0.5
8	155.25	1560	18	36	273	750	222	12.7	165		32.714	715	1.524	1.016	0.5
9	190.9	1470	18	36	286	800	248	127	184		45.559	892	1.524	1.016	0.5
10	278.3	1320	20	40	333	890	267	12.7	197		79.112	1230	1.524	1.016	0.5
11	385.25	1200	20	40	381	980	318	12.7	232		138.214	1782	1.524	1.016	0.5
12	593.4	1100	22	44	406	1060	375	12.7	273		223.88	2480	1.524	1.016	0.5
14	828	1020	24	48	448	1142	406	19	302	20	330.6	3185	1.524	1.016	0.5
16	1092.5	880	24	72	540	1350	425	19	314	20	741.82	4830	1.524	1.016	0.5
19	1966.5	750	28	84	635	1568	508	19	362	20	1713.9	8073	2.286	1.524	0.5
22	3254.5	580	32	96	864	2020	610	25	362	25	5255.8	14562	3.175	2.032	0.5
25	4864.5	580	32	160	864	2020	724	27	540	52	6696.1	19113	3.175	2.032	0.5
28	6497.5	580	32	192	864	2020	889	30	714	132	8776.8	25182	3.175	2.032	0.5

CB和WB形式选择
如轴的扭矩分析已做，根据结果选择C B或者WB；如果轴的扭矩分析未做，则遵循以下原则：
a)柴油机驱动请咨询申克工程部；
b)电动机驱动：如果直接驱动没有齿轮并且震动或冲击来自电机侧，那么使用WB，当CB型更合适时也可使用；
c)减速机：如果震动或冲击来自从动侧，则通常使用WB型，否则使用CB型；
d)增速机：如果冲击和震动来自高速端，使用WB型，如果不是此类情况则使用CB型。
