F型膜片联轴器

F型型结构具有R型和G型的优点，对于同一规格，F型比R型有更大的轴径包容能力，比G型有较小的外径。

所属分类

膜片联轴器

联系方式

15940017261

sincflex@vip.163.com

产品咨询相关产品

详细介绍

F型型结构具有R型和G型的优点，对于同一规格，F型比R型有更大的轴径包容能力，比G型有较小的外径。
F型联轴器特别适合工作转速在10000rpm以下的大型机组，对于需要快速装拆的使用尤为适合。

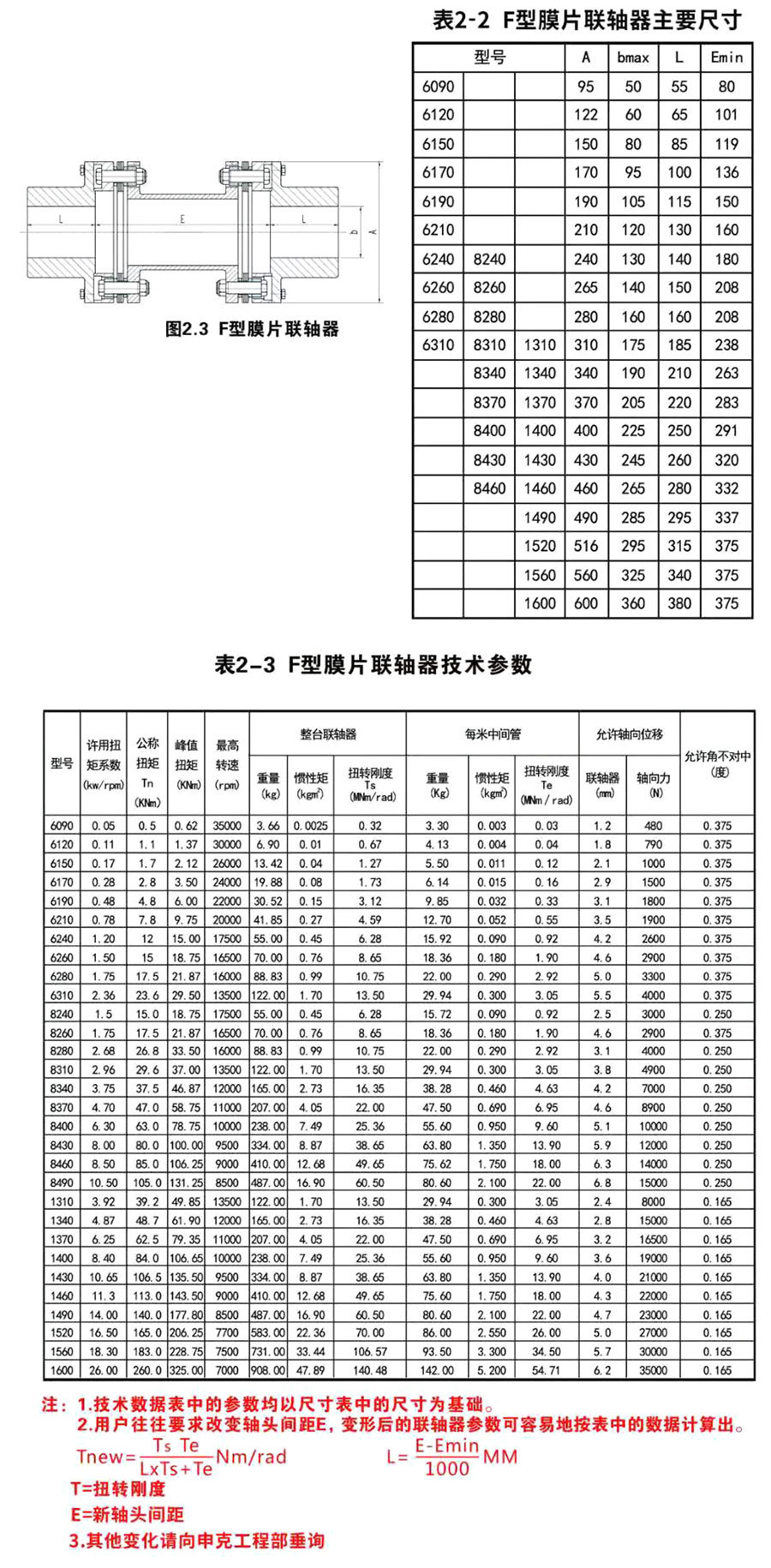

其结构型式见图2.3，技术参数和主要尺寸见表2-2和表2-3。

图2.3F型膜片联轴器

表2-2F型膜片联轴器主要尺寸

型号			A	bmax	L	Emin
6090			95	50	55	80
6120			122	60	65	101
6150			150	80	85	119
6170			170	95	100	136
6190			190	105	115	150
6210			210	120	130	160
6240	8240		240	130	140	180
6260	8260		265	140	150	208
6280	8280		280	160	160	208
6310	8310	1310	310	175	185	238
	8340	1340	340	190	210	263
	8370	1370	370	205	220	283
	8400	1400	400	225	250	291
	8430	1430	430	245	260	320
	8460	1460	460	265	280	332
		1490	490	285	295	337
		1520	516	295	315	375
		1560	560	325	340	375
		1600	600	360	380	375

表2-3F型膜片联轴器技术参数

型号	许用扭矩系数 (kw/rpm)	公称扭矩 (KNm)	峰值扭矩 (KNm)	最高转速 (rpm)	整台联轴器			每米中间管			允许轴向位移		允许角不对中 (度)
型号	许用扭矩系数 (kw/rpm)	公称扭矩 (KNm)	峰值扭矩 (KNm)	最高转速 (rpm)	重量 (kg)	惯性矩 (kg㎡)	扭转刚度 TS (MNm/rad)	重量 (kg)	惯性矩 (kg㎡)	扭转刚度 TS (MNm/rad)	联轴器 (mm)	转向力 (N)	允许角不对中 (度)
6090	0.05	0.5	0.62	35000	3.66	0.0025	0.32	3.30	0.003	0.03	1.2	480	0.375
6120	0.11	1.1	1.37	30000	6.90	0.01	0.67	4.13	0.004	0.04	1.8	790	0.375
6150	0.17	1.7	2.12	26000	13.42	0.04	1.27	5.50	0.011	0.12	2.1	1000	0.375
6170	0.28	2.8	3.50	24000	19.88	0.08	1.73	6.14	0.015	0.16	2.9	1500	0.375
6190	0.48	4.8	6.00	22000	30.52	0.15	3.12	9.85	0.032	0.33	3.1	1800	0.375
6210	0.78	7.8	9.75	20000	41.85	0.27	4.59	12.70	0.052	0.55	3.5	1900	0.375
6240	1.20	12	15.00	17500	55.00	0.45	6.28	15.92	0.090	0.92	4.2	2600	0.375
6260	1.50	15	18.75	16500	70.00	0.76	8.65	18.36	0.180	1.90	4.6	2900	0.375
6280	1.75	17.5	21.87	16000	88.83	0.99	10.75	22.00	0.290	2.92	5.0	3300	0.375
6310	2.36	23.6	29.50	13500	122.00	1.70	13.50	29.94	0.300	3.05	5.5	4000	0.375
8240	1.5	15.0	18.75	17500	55.00	0.45	6.28	15.72	0.090	0.92	2.5	3000	0.250
8260	1.75	17.5	21.87	16500	70.00	0.76	8.65	18.36	0.180	1.90	4.6	2900	0.375
8280	2.68	26.8	33.50	16000	88.83	0.99	10.75	22.00	0.290	2.92	3.1	4000	0.250
8310	2.96	29.6	37.00	13500	122.00	1.70	13.50	29.94	0.300	3.05	3.8	4900	0.250
8340	3.75	37.5	46.87	12000	165.00	2.73	16.35	38.28	0.460	4.63	4.2	7000	0.250
8370	4.70	47.0	58.75	11000	207.00	4.05	22.00	47.50	0.690	6.95	4.6	8900	0.250
8400	6.30	63.0	78.75	10000	238.00	7.49	25.36	55.60	0.950	9.60	5.1	10000	0.250
8430	8.00	80.0	100.00	9500	334.00	8.87	38.65	63.80	1.350	13.90	5.9	12000	0.250
8460	8.50	85.0	106.25	9000	410.00	12.68	49.65	75.62	1.750	18.00	6.3	14000	0.250
8490	10.50	105.0	131.25	8500	487.00	16.90	60.50	80.60	2.100	22.00	6.8	15000	0.250
1310	3.92	39.2	49.85	13500	122.00	1.70	13.50	29.94	0.300	3.05	2.4	8000	0.165
1340	4.87	48.7	61.90	12000	165.00	2.73	16.35	38.28	0.460	4.63	2.8	15000	0.165
1370	6.25	62.5	79.35	11000	207.00	4.05	22.00	47.50	0.690	6.95	3.2	16500	0.165
1400	8.40	84.0	106.65	10000	238.00	7.49	25.36	55.60	0.950	9.60	3.6	19000	0.165
1430	10.65	106.5	135.50	9500	334.00	8.87	38.65	63.80	1.350	13.90	4.0	21000	0.165
1460	11.3	113.0	143.50	9000	410.00	12.68	49.65	75.60	1.750	18.00	4.3	22000	0.165
1490	14.00	140.0	177.80	8500	487.00	16.90	60.50	80.60	2.100	22.00	4.7	23000	0.165
1520	16.50	165.0	206.25	7700	583.00	22.36	70.00	86.00	2.550	26.00	5.0	27000	0.165
1560	18.30	183.0	228.75	7500	731.00	33.44	106.57	93.50	3.300	34.50	5.7	30000	0.165
1600	26.00	260.0	325.00	7000	908.00	47.89	140.48	142.00	5.200	54.71	6.2	35000	0.165

注：
1. 技术数据表中的参数均以尺寸表中的尺寸为基础。
2. 用户往往要求改变轴头间距E,变形后的联轴器参数可容易地按表中的数据计算出。

T=扭转刚度
E=新轴头间距
3. 其他变化请向申克工程部垂询
