LZZ型带制动轮弹性柱销齿式联轴器

弹性柱销齿式联轴器是利用若干非金属材料制成的柱销，置于两半联轴器与外环内表面之间的对合孔中；通过柱销传递转矩实现两半联轴器联接

所属分类

柱销齿式联轴器

联系方式

15940017261

sincflex@vip.163.com

产品咨询相关产品

详细介绍

产品特点
弹性柱销齿式联轴器是利用若干非金属材料制成的柱销，置于两半联轴器与外环内表面之间的对合孔中；通过柱销传递转矩实现两半联轴器联接，该联轴器具有以下特点：

传递转矩大，体积小，质量轻，维修方便，寿命较长，不需要润滑，但此联轴器减震动能差，噪声较大。

应用场合
弹性柱销齿式联轴器适用于同轴线的传动轴系，利用尼龙棒纵断面剪切强度。可传递很大的转矩，0.112 ~ 2800KN.m。工作温度-20 ~ 70℃，可部分的代替齿型联轴器。具有一定补偿轴向能力，和一般的减震性能。
其结构型式见图8.2，技术参数和主要尺寸见表8-2。

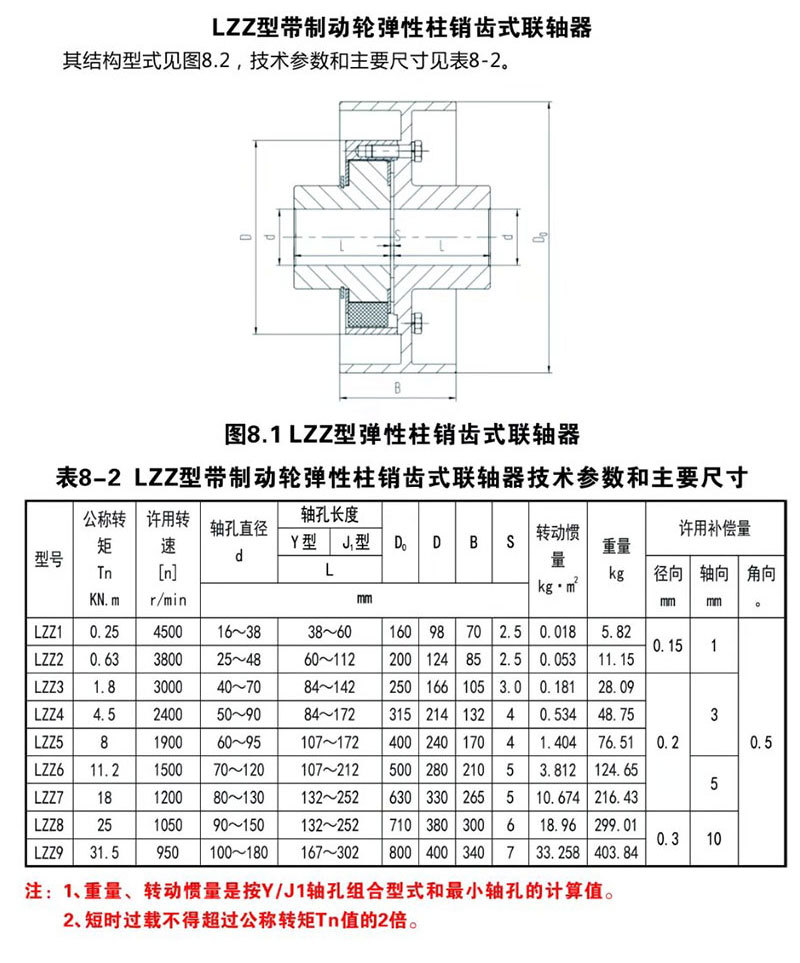

图8.1LZZ型弹性柱销齿式联轴器

表8-2 LZZ型带制动轮弹性柱销齿式联轴器技术参数和主要尺寸

型号	公称转矩 Tn KN · m	许用转速 [n] r/min	轴孔直径 d	轴孔长度		D₀	D	B	S	转动惯量 kg · ㎡	重量 kg	许用补偿量
				Y型	J₁型							许用补偿量
				L								径向 mm	轴向 mm	角向。
			mm									径向 mm	轴向 mm	角向。
LZZ1	0.25	4500	16~38	38~60		160	98	70	2.5	0.018	5.82	0.15	1	0.5
LZZ2	0.63	3800	25~48	60~112		200	124	85	2.5	0.053	11.15	0.15	1
LZZ3	1.8	3000	40~70	84~142		250	166	105	3.0	0.181	28.09	0.2	3
LZZ4	4.5	2400	50~90	84~172		315	214	132	4	0.534	48.75
LZZ5	8	1900	60~95	107~172		400	240	170	4	1.404	76.51
LZZ6	11.2	1500	70~120	107~212		500	280	210	5	3.812	124.65		5
LZZ7	18	1200	80~130	132~252		630	330	265	5	10.674	216.43		5
LZZ8	25	1050	90~150	132~252		710	380	300	6	18.96	299.01	0.3	10
LZZ9	31.5	950	100~180	167~302		800	400	340	7	33.258	403.84	0.3	10

注：1、重量、转动惯量是按Y/J1轴孔组合型式和最小轴孔的计算值。
　　2、短时过载不得超过公称转矩Tn值的2倍。
