WGT型鼓形齿式联轴器

鼓型齿式联轴器属于刚挠性联轴器，具有径向、轴向和角向等轴线偏差补偿能力，与直齿式联轴器相比，具有结构紧凑、回转半径小、承载能力大、传动效率高、噪声低及维修周期长等优点。

所属分类

鼓形齿联轴器

联系方式

15940017261

sincflex@vip.163.com

产品咨询相关产品

详细介绍

产品特点
鼓型齿式联轴器属于刚挠性联轴器，具有径向、轴向和角向等轴线偏差补偿能力，与直齿式联轴器相比，具有结构紧凑、回转半径小、承载能力大、传动效率高、噪声低及维修周期长等优点。

应用场合
适用于冶金、矿山、起重运输等行业、也适用于石油、化工、通用机械等各类机械的轴系传动。

WGT型鼓形齿式联轴器
WGT接中间套型鼓形齿式联轴器，适用于长距离联接的场合，结构型式见图4.6，技术参数和尺寸参数见表4-4

图4.6 WGT型鼓形齿式联轴器
注：盖板有两种方案可选

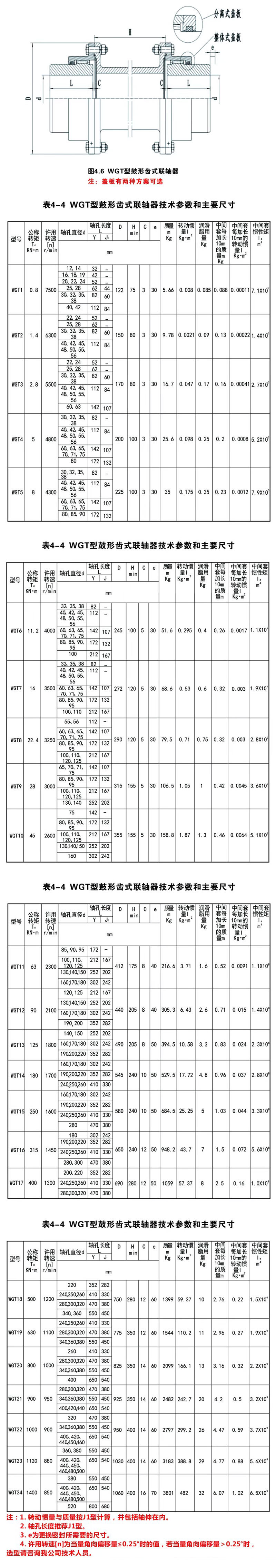

表4-4 WGT型鼓形齿式联轴器技术参数和主要尺寸

型号	公称转矩 Tn KN · m	许用转速 [n] r/min	轴孔直径d	轴孔长度L		D	H min	C	e	质量 m Kg	转动惯量l Kg · ㎡	润滑脂用量 Kg	中间套每加长10mm的质量m Kg	中间套每加长10mm的转动惯量1 Kg · ㎡	中间套惯性矩la m⁴
				Y	J₁
			mm
WGT1	0.8	7500	12、14	32	-	122	75	3	30	5.66	0.008	0.085	0.088	0.00011	7.1X10⁵
			16、18、19	42	-
			20、22、24	52	-
			25、28	62	44
			30、32、35、38	82	60
			40、42	112	84
WGT2	1.4	6300	22、24	52	-	150	80	3	30	9.78	0.0021	0.09	0.13	0.00022	1.4X10⁶
			25、8	62	-
			30、32、35、38	82	60
			40、42、45、48、50、55、56	112	84
WGT3	2.8	5500	22、24	52	-	170	80	3	30	16.7	0.047	0.17	0.16	0.00041	2.7X10⁶
			25、28	62	-
			30、32、35、38	82	60
			40、42、45、48、50、55、56	112	84
			60、63	142	107
WGT4	5	4800	30、32、35、38	82	-	200	100	3	30	25.6	0.098	0.25	0.2	0.0008	5.2X10⁶
			40、42、45、48、50、55、56	112	84
			60、63、65、70、71、75	142	107
			80	172	132
WGT5	8	4300	30、32、35、38	82	-	225	100	3	30	35	0.175	0.35	0.23	0.0012	7.9X10⁶
			40、42、45、48、50、55、56	112	84
			60、63、65、70、71、75	142	107
			80、85、90	172	132

表4-4 WGT型鼓形齿式联轴器技术参数和主要尺寸

型号	公称转矩 Tn KN · m	许用转速 [n] r/min	轴孔直径d	轴孔长度L		D	H min	C	e	质量 m Kg	转动惯量l Kg · ㎡	润滑脂用量 Kg	中间套每加长10mm的质量m Kg	中间套每加长10mm的转动惯量1 Kg · ㎡	中间套惯性矩la m⁴
				Y	J₁
			mm
WGT6	11.2	4000	32、35、38	82	-	245	100	5	30	51.6	0.295	0.4	0.26	0.0017	1.1X10⁷
			40、42、45、48、50、55、56	112	-
			60、63、65、70、71、75	142	107
			80、85、90、95	172	132
			100	212	167
WGT7	16	3500	32、35、38	82	-	272	120	5	30	68.6	0.53	0.6	0.32	0.003	1.9X10⁷
			40、42、45、48、50、55、56	112	-
			60、63、65、70、71、75	142	107
			80、85、90、95	172	132
			100、110	212	167
WGT8	22.4	3250	55、56	112	-	290	120	5	30	79.5	0.71	0.75	0.32	0.003	2.8X10⁷
			60、63、65、70、71、75	142	107
			80、85、90、95	172	132
			100、110、120、125	212	167
WGT9	28	3000	65、70、71、75	142	107	315	155	5	30	106.5	1.05	1	0.42	0.0045	3.6X10⁷
			80、85、90、95	172	132
			100、110、120、125	212	167
			130、140	252	202
WGT10	45	2600	75	142	-	355	155	5	30	158.8	1.87	1.3	0.46	0.0064	5.1X10⁷
			80、85、90、95	172	132
			100、110、120、125	212	167
			130、140、150	252	202
			160	302	242

表4-4 WGT型鼓形齿式联轴器技术参数和主要尺寸

型号	公称转矩 Tn KN · m	许用转速 [n] r/min	轴孔直径d	轴孔长度L		D	H min	C	e	质量 m Kg	转动惯量l Kg · ㎡	润滑脂用量 Kg	中间套每加长10mm的质量m Kg	中间套每加长10mm的转动惯量1 Kg · ㎡	中间套惯性矩la m⁴
				Y	J₁
			mm
WGT11	63	2300	85、90、95	172	-	412	175	8	40	216.6	3.71	1.6	0.52	0.0091	1.1X10⁸
			100、110、120、125	212	167
			130、140、150	252	202
			160、170、180	302	242
WGT12	90	2100	120、125	212	167	440	205	8	40	305.3	6.43	2.6	0.71	0.015	1.4X10⁸
			130、140、150	252	202
			160、170、180	302	242
			190、200	352	282
WGT13	125	1800	140、150	252	202	490	205	8	50	394.5	10.58	3.3	0.83	0.024	2.3X10⁸
			160、170、180	302	242
			190、200、220	352	282
WGT14	180	1700	160、170、180	302	242	545	240	10	50	529.5	17.72	4.8	0.96	0.037	2.8X10⁸
			190、200、220	352	282
			240、250、260	410	330
WCT15	250	1600	160、170、180	302	242	580	240	10	50	684.5	25.25	5	1.03	0.044	3.3X10⁸
			190、200、220	352	282
			240、250、260	410	330
			280	470	380
WGT16	315	1450	180	302	242	650	240	12	50	948.2	43.7	7	1.5	0.072	5.6X10⁸
			190、200、220	352	282
			240、250、260	410	330
			280、300	470	380
WGT17	400	1300	200、220	352	282	690	280	12	50	1059	57.37	8	2.5	0.16	1.0X10⁹
			240、250、260	410	330
			280、300、320	470	380

表4-4 WGT型鼓形齿式联轴器技术参数和主要尺寸

型号	公称转矩 Tn KN · m	许用转速 [n] r/min	轴孔直径d	轴孔长度L		D	H min	C	e	质量 m Kg	转动惯量l Kg · ㎡	润滑脂用量 Kg	中间套每加长10mm的质量m Kg	中间套每加长10mm的转动惯量1 Kg · ㎡	中间套惯性矩la m⁴
				Y	J₁
			mm
WGT18	500	1200	220	352	282	750	280	12	60	1399	59.37	10	2.76	0.22	1.5X10⁹
			240、250、260	410	330
			280、300、320	470	380
			340、360	550	450
WGT19	630	1100	240、250、260	410	330	775	350	12	60	1544	110.2	11	2.96	0.27	1.9X10⁹
			280、300、320	470	380
			340、360、380	550	450
WGT20	800	1000	260	410	330	825	350	14	60	2099	166.1	13	3.16	0.32	2.2X10⁹
			280、300、320	470	380
			340、360、380	550	450
			400	650	540
WGT21	900	950	280、300、320	470	380	925	350	14	60	2482	242.7	20	4.2	0.5	3.2X10⁹
			340、360、380	550	450
			400、420、440	650	540
WGT22	1000	900	320	470	380	950	400	14	60	2797	299.2	26	4.47	0.59	3.7X10⁹
			340、360、380	550	450
			400、420、440、450、460	650	540
WGT23	1120	880	360、380	550	450	1030	400	14	60	3183	388.8	29	4.77	0.88	5.6X10⁹
			400、420、440、450、460、480、500	650	540
WGT24	1400	850	380	550	450	1060	400	16	70	3801	482	32	6.07	1.02	6.5X10⁹
			400、420、440、450、460、480、500	650	540
			520	800	680

注：1.转动惯量与质量按J1型计算，并包括轴伸在内。
　　2.轴孔长度推荐J1型。
　　3.e为更换密封所需要的尺寸。
　　4.许用转速[n]为当量角向偏移量≤0.25°时的值，若当量角向偏移量>0.25°时，选型请咨询我公司技术人员。
