GIICLZ型鼓形齿式联轴器

鼓型齿式联轴器属于刚挠性联轴器，具有径向、轴向和角向等轴线偏差补偿能力，与直齿式联轴器相比，具有结构紧凑、回转半径小、承载能力大、传动效率高、噪声低及维修周期长等优点。

所属分类

鼓形齿联轴器

联系方式

15940017261

sincflex@vip.163.com

产品咨询相关产品

详细介绍

产品特点
鼓型齿式联轴器属于刚挠性联轴器，具有径向、轴向和角向等轴线偏差补偿能力，与直齿式联轴器相比，具有结构紧凑、回转半径小、承载能力大、传动效率高、噪声低及维修周期长等优点。

应用场合
适用于冶金、矿山、起重运输等行业、也适用于石油、化工、通用机械等各类机械的轴系传动。

GIICLZ型鼓形齿式联轴器
GIICLZ型接中间轴（窄型）鼓形齿式联轴器齿间距小，结构紧凑，转动惯量小，适用于公称转矩0.4～4500kN.m联接水平两同轴线轴系传动，工作环境温度-20～+80℃，鼓形齿轴套与中间轴联接。结构型式见图4.4和图4.5，技术参数和主要尺寸见表4-3。

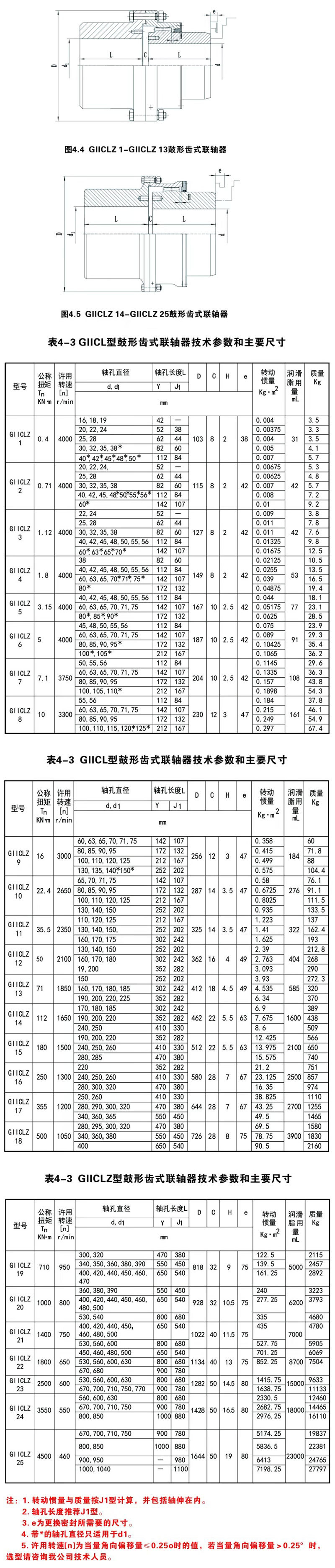

图4.4 GIICLZ 1-GIICLZ 13鼓形齿式联轴器

图4.5 GIICLZ 14-GIICLZ 25鼓形齿式联轴器

表4-3 GIICL型鼓形齿式联轴器技术参数和主要尺寸

型号	公称转矩 Tn KN · m	许用转速 [n] r/min	轴孔直径	轴孔长度L		D	C	H	e	转动惯量 Kg · ㎡	润滑脂用量 mL	质量 Kg
			d, d₁	Y	J₁
			mm
GIICLZ1	0.4	4000	16,18,19	42	-	103	8	2	38	0.004	31	3.5
			20,22,24	52	38					0.00375		3.3
			25,28	62	44					0.004		3.5
			30,32,35,38*	82	60					0.005		4.1
			40,42,,45,48,50	112	84					0.007		5.7
GIICLZ2	0.71	4000	20,22,24	52	-	115	8	2	42	0.00675	42	5.3
			25,28	62	44					0.00625		4.8
			30,32,35,38	82	60					0.007		5.7
			40,42,45,48,50,55,56	112	84					0.008		7.2
			60*	142	107					0.01		9.2
GIICLZ3	1.12	4000	22,24	52	-	127	8	2	42	0.009	42	3.8
			25,28	62	44					0.011		7.8
			30,32,35,38	82	60					0.011		7.6
			40,42,45,48,50,55,56	112	84					0.01325		9.8
			60,63,65,70	142	107					0.01675		12.5
GIICLZ4	1.8	4000	38	82	60	149	8	2	42	0.02125	53	10.5
			40,42,45,48,50,55,56	112	84					0.0255		13.5
			60,63,65,70,71,75*	142	107					0.039		16.5
			80*	172	132					0.04875		19.4
GIICLZ5	3.15	4000	40,42,45,48,50,55,56	112	84	167	10	2.5	42	0.044	77	18.1
			60,63,65,70,71,75	142	107					0.05175		23.1
			80,85,90*	172	132					0.0625		28.5
GIICLZ6	5	4000	45,48,50,55,56	112	84	187	10	2.5	42	0.075	91	23.9
			60,63,65,70,71,75	142	107					0.089		29.3
			80,85,90,95*	172	132					0.10425		35.4
			100,105	212	167					0.1065		36.2
GIICLZ7	7.1	3750	50,55,56	112	84	204	10	2.5	42	0.1145	108	29.6
			60,63,65,70,71,75	142	107					0.1335		36.3
			80,85,90,95	172	132					0.157		43.8
			100,105,110*	212	167					0.1898		54.3
GIICLZ8	10	3300	55,56	112	84	230	12	3	47	0.184	161	37.8
			60,63,65,70,71,75	142	107					0.215		46.1
			80,85,90,95	172	132					0.249		54.9
			100,110,115,120,125	212	167					0.297		67.4

表4-3 GIICL型鼓形齿式联轴器技术参数和主要尺寸

型号	公称转矩 Tn KN · m	许用转速 [n] r/min	轴孔直径	轴孔长度L		D	C	H	e	转动惯量 Kg · ㎡	润滑脂用量 mL	质量 Kg
			d, d₁	Y	J₁
			mm
GIICLZ9	16	3000	60,63,65,70,71.75	142	107	256	12	3	47	0.358	184	60
			80,85,90,95	172	132					0.415		71.8
			100,110,120,125	212	167					0.499		88
			130,135,140,150	252	202					0.575		104.4
GIICLZ10	22.4	2650	65,70,71,75	142	107	287	14	3.5	47	0.58	276	76.1
			80,85,90,95	172	132					0.6725		91.1
			100,110,120,125	212	167					0.8025		111.5
			130,140,150	252	202					0.935		133.5
GIICLZ11	35.5	2350	110,120,125	212	167	325	14	3.5	47	1.223	322	137
			130,140.150	252	202					1.41		162.4
			160,170,175	302	242					1.625		193
GIICLZ12	50	2100	130,140,150	252	202	362	16	4	49	2.39	404	212.8
			160,170,180	302	242					2.763		268
			19,200	352	282					3.093		290
GIICLZ13	71	1850	150	252	202	412	18	4.5	49	3.93	585	272.3
			160,170,180,185	302	242					4.535		320
			190,200,220,225	352	282					6.34		370
GIICLZ14	112	1650	170,180,185	302	242	462	22	5.5	63	6.9	1600	389
			190,200,220	352	282					7.675		438
			240.250	410	330					8.6		509
GIICLZ15	180	1500	190,200,220	352	282	512	22	5.5	63	12.425	2100	566
			240,250,260	410	330					13.975		650
			280,285	470	380					15.575		740
GIICLZ16	250	1300	220	352	282	580	28	7	67	21.2	2500	751
			240,250,260	410	330					23.125		857
			280,300,320	470	380					16.35		974
GIICLZ17	355	1200	250,260	410	330	644	28	7	67	38.825	2700	1110
			280,290,300.320	470	380					43.25		1255
			340,360,365	550	450					49.5		1465
GIICLZ18	500	1050	280,295,300,320	470	380	726	28	8	75	69.5	3900	1580
			340,360,380	550	450					78.75		1830
			400	650	540					90.5		2160

表4-3 GIICLZ型鼓形齿式联轴器技术参数和主要尺寸

型号	公称转矩 Tn KN · m	许用转速 [n] r/min	轴孔直径	轴孔长度L		D	C	H	e	转动惯量 Kg · ㎡	润滑脂用量 mL	质量 Kg
			d, d₁	Y	J₁
			mm
GIICLZ19	710	950	300,320	470	380	818	32	9	75	122.5	5000	2115
			340,350,360,380,390	550	450					139.5		2457
			400,420,440,450,460,470	650	540					161.25		2892
GIICLZ20	1000	800	360,380,390	550	450	928	32	10.5	75	240	6200	3223
			400,420,440,450,460,480,500	650	540					277.25		3793
			530,540	800	680					335		4680
GIICLZ21	1400	750	400,420,440,450,460,480,500	650	540	1022	40	11.5	75	435	7000	4780
			530,560,600	800	680					527.75		5905
GIICLZ22	1800	650	450,460,480,500	650	540	1134	40	13	75	701.25	8700	6069
			530,560,600,630	800	680					852.25		7504
			670,680	900	780
GIICLZ23	2500	600	530,560,600,630	800	680	1282	50	14.5	80	1415.75	15000	9633
			670,700,710,750,770	900	780					1638.75		11133
GIICLZ24	3550	550	560,600,630	800	680	1428	50	16.5	80	2330.5	18000	12460
			670,700,710,750	900	780					2682.75		14465
			800,850	1000	880					2976.25		16110
GIICLZ25	4500	460	670,700,710,750	900	780	1644	50	19	80	5174.25	23000	19837
			800,850	1000	880					5836.5		22381
			900,950	-	980					6413		24765
			1000,1040	-	1100					7198.25		27797

注：1.转动惯量与质量按J1型计算，并包括轴伸在内。
　　2.轴孔长度推荐J1型。
　　3.e为更换密封所需要的尺寸。
　　4.带*的轴孔直径只适用于d1。
　　5.许用转速[n]为当量角向偏移量≤0.25o时的值，若当量角向偏移量>0.25°时，选型请咨询我公司技术人员。
