G型膜片联轴器

G型联轴器除了具有R型联轴器的主要优点外，G型的半联轴器有更大的轴径包容能力，并可制成直孔、锥孔(液压装拆)，或方便地与法兰轴盘连接。G型特别适用于大型电动机、发电机或蒸汽透平机组。G型联轴器是所有联轴器中装拆最方便的一种。

所属分类

膜片联轴器

联系方式

15940017261

sincflex@vip.163.com

产品咨询相关产品

详细介绍

G型联轴器除了具有R型联轴器的主要优点外，G型的半联轴器有更大的轴径包容能力，并可制成直孔、锥孔(液压装拆)，或方便地与法兰轴盘连接。G型特别适用于大型电动机、发电机或蒸汽透平机组。G型联轴器是所有联轴器中装拆最方便的一种。

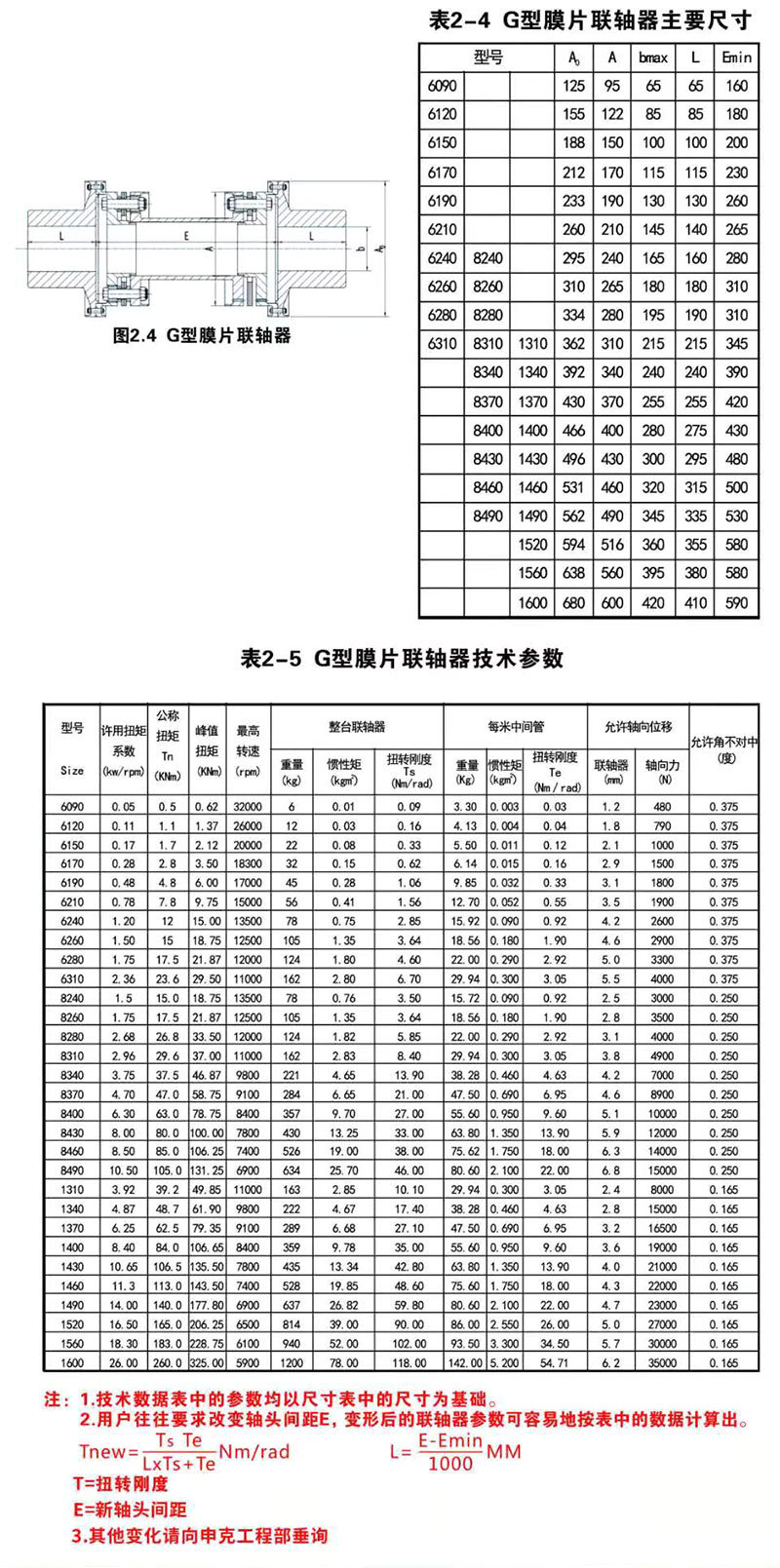

其结构型式见图2.4，技术参数和主要尺寸见表2-4和表2-5。

图2.4G型膜片联轴器

表2-4G型膜片联轴器主要尺寸

型号			A₀	A	bmax	L	Emin
6090			125	95	65	65	160
6120			155	122	85	85	180
6150			188	150	100	100	200
6170			212	170	115	115	230
6190			233	190	130	130	260
6210			260	210	145	140	265
6240	8240		295	240	165	160	280
6260	8260		310	265	180	180	310
6280	8280		334	280	195	190	310
6310	8310	1310	362	310	215	215	345
	8340	1340	392	340	240	240	390
	8370	1370	430	370	255	255	420
	8400	1400	466	400	280	275	430
	8430	1430	496	430	300	295	480
	8460	1460	531	460	320	315	500
	8490	1490	562	490	345	335	530
		1520	594	516	360	355	580
		1560	638	560	395	380	580
		1600	680	600	420	410	590

表2-5G型膜片联轴器技术参数

型号 Size	许用扭矩系数 (kw/rpm)	公称扭矩 Tn (KNm)	峰值扭矩 (KNm)	最高转速 (rpm)	整台联轴器			每米中间管			允许轴向位移		允许角不对中 (度)
型号 Size	许用扭矩系数 (kw/rpm)	公称扭矩 Tn (KNm)	峰值扭矩 (KNm)	最高转速 (rpm)	重量 (kg)	惯性矩 (kg㎡)	扭转刚度 TS (Nm/rad)	重量 (kg)	惯性矩 (kg㎡)	扭转刚度 Te (Nm/rad)	联轴器 (mm)	转向力 (N)	允许角不对中 (度)
6090	0.05	0.5	0.62	32000	6	0.01	0.09	3.30	0.003	0.03	1.2	480	0.375
6120	0.11	1.1	1.37	26000	12	0.03	0.16	4.13	0.004	0.04	1.8	790	0.375
6150	0.17	1.7	2.12	20000	22	0.08	0.33	5.50	0.011	0.12	2.1	1000	0.375
6170	0.28	2.8	3.50	18300	32	0.15	0.62	6.14	0.015	0.16	2.9	1500	0.375
6190	0.48	4.8	6.00	17000	45	0.28	1.06	9.85	0.032	0.33	3.1	1800	0.375
6210	0.78	7.8	9.75	15000	56	0.41	1.56	12.70	0.052	0.55	3.5	1900	0.375
6240	1.20	12	15.00	13500	78	0.75	2.85	15.92	0.090	0.92	4.2	2600	0.375
6260	1.50	15	18.75	12500	105	1.35	3.64	18.56	0.180	1.90	4.6	2900	0.375
6280	1.75	17.5	21.87	12000	124	1.80	4.60	22.00	0.290	2.92	5.0	3300	0.375
6310	2.36	23.6	29.50	11000	162	2.80	6.70	29.94	0.300	3.05	5.5	4000	0.375
8240	1.5	15.0	18.75	13500	78	0.76	3.50	15.72	0.090	0.92	2.5	3000	0.250
8260	1.75	17.5	21.87	12500	105	1.35	3.64	18.56	0.180	1.90	2.8	3500	0.250
8280	2.68	26.8	33.50	12000	124	1.82	5.85	22.00	0.290	2.92	3.1	4000	0.250
8310	2.96	29.6	37.00	11000	162	2.83	8.40	29.94	0.300	3.05	3.8	4900	0.250
8340	3.75	37.5	46.87	9800	221	4.65	13.90	38.28	0.460	4.63	4.2	7000	0.250
8370	4.70	47.0	58.75	9100	284	6.65	21.00	47.50	0.690	6.95	4.6	8900	0.250
8400	6.30	63.0	78.75	8400	357	9.70	27.00	55.60	0.950	9.60	5.1	10000	0.250
8430	8.00	80.0	100.00	7800	430	13.25	33.00	63.80	1.350	13.90	5.9	12000	0.250
8460	8.50	85.0	106.25	7400	526	19.00	38.00	75.62	1.750	18.00	6.3	14000	0.250
8490	10.50	105.0	131.25	6900	634	25.70	46.00	80.60	2.100	22.00	6.8	15000	0.250
1310	3.92	39.2	49.85	11000	163	2.85	10.10	29.94	0.300	3.05	2.4	8000	0.165
1340	4.87	48.7	61.90	9800	222	4.67	17.40	38.28	0.460	4.63	2.8	15000	0.165
1370	6.25	62.5	79.35	9100	289	6.68	27.10	47.50	0.690	6.95	3.2	16500	0.165
1400	8.40	84.0	106.65	8400	359	9.78	35.00	55.60	0.950	9.60	3.6	19000	0.165
1430	10.65	106.5	135.50	7800	435	13.34	42.80	63.80	1.350	13.90	4.0	21000	0.165
1460	11.3	113.0	143.50	7400	528	19.85	48.60	75.60	1.750	18.00	4.3	22000	0.165
1490	14.00	140.0	177.80	6900	637	26.82	59.80	80.60	2.100	22.00	4.7	23000	0.165
1520	16.50	165.0	206.25	6500	814	39.00	90.00	86.00	2.550	26.00	5.0	27000	0.165
1560	18.30	183.0	228.75	6100	940	52.00	102.00	93.50	3.300	34.50	5.7	30000	0.165
1600	26.00	260.0	325.00	5900	1200	78.00	118.00	142.00	5.200	54.71	6.2	35000	0.165

注：
1. 技术数据表中的参数均以尺寸表中的尺寸为基础。
2. 用户往往要求改变轴头间距E，变形后的联轴器参数可容易地按表中的数据计算出。

T=扭转刚度
E=新轴头间距
3. 其他变化请向申克工程部垂询
