NGCL型鼓形齿式联轴器

鼓型齿式联轴器属于刚挠性联轴器，具有径向、轴向和角向等轴线偏差补偿能力，与直齿式联轴器相比，具有结构紧凑、回转半径小、承载能力大、传动效率高、噪声低及维修周期长等优点。

所属分类

鼓形齿联轴器

联系方式

15940017261

sincflex@vip.163.com

产品咨询相关产品

详细介绍

产品特点
鼓型齿式联轴器属于刚挠性联轴器，具有径向、轴向和角向等轴线偏差补偿能力，与直齿式联轴器相比，具有结构紧凑、回转半径小、承载能力大、传动效率高、噪声低及维修周期长等优点。

应用场合
适用于冶金、矿山、起重运输等行业、也适用于石油、化工、通用机械等各类机械的轴系传动。

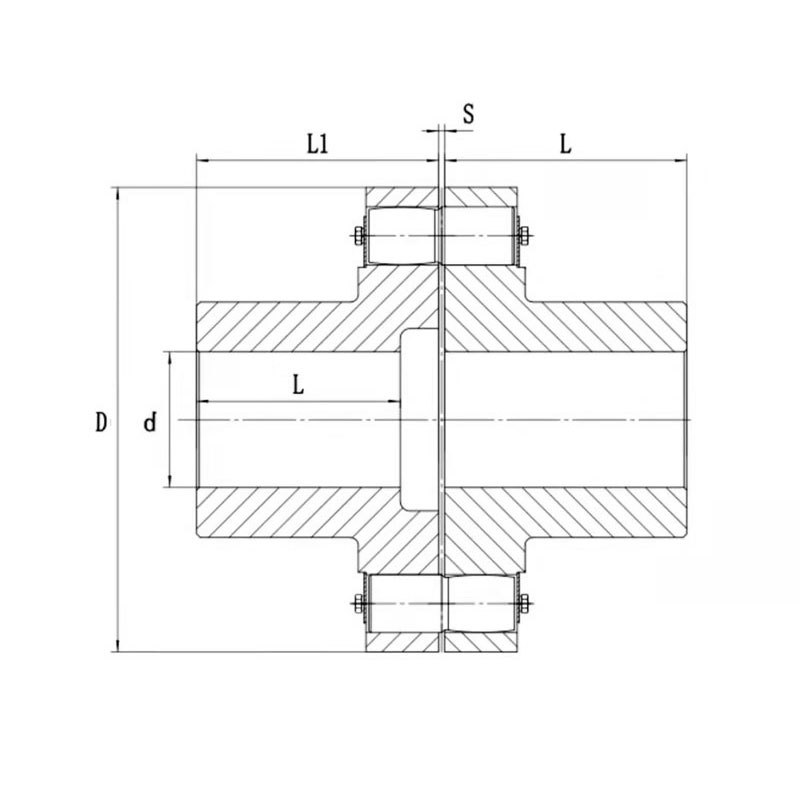

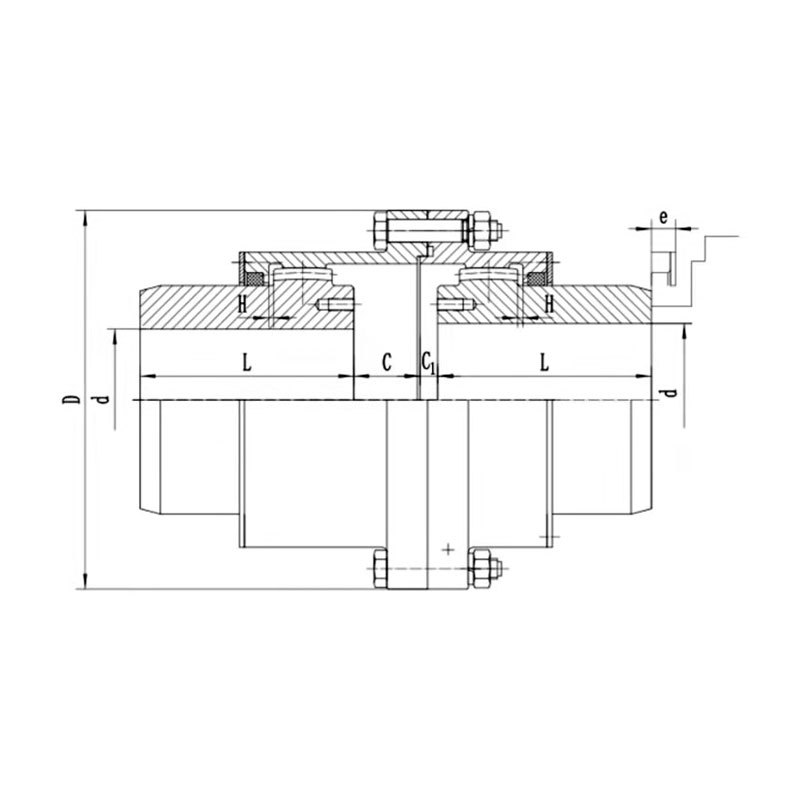

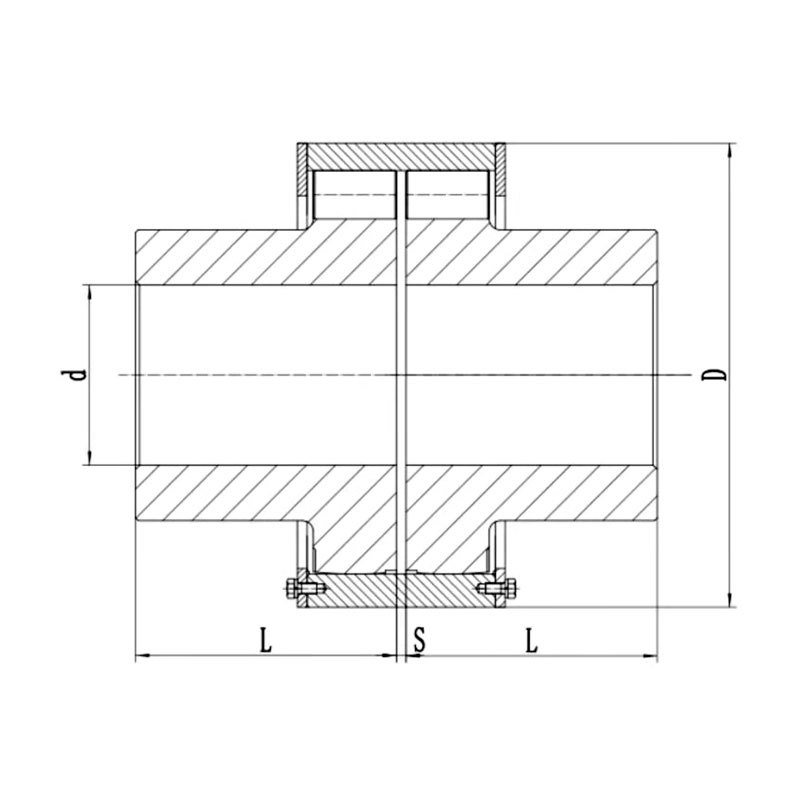

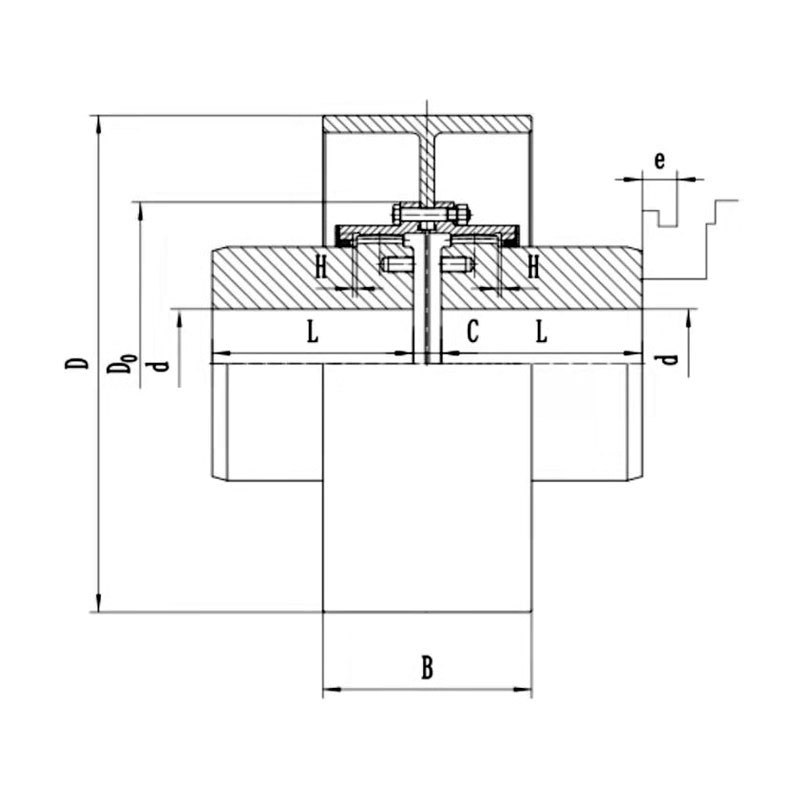

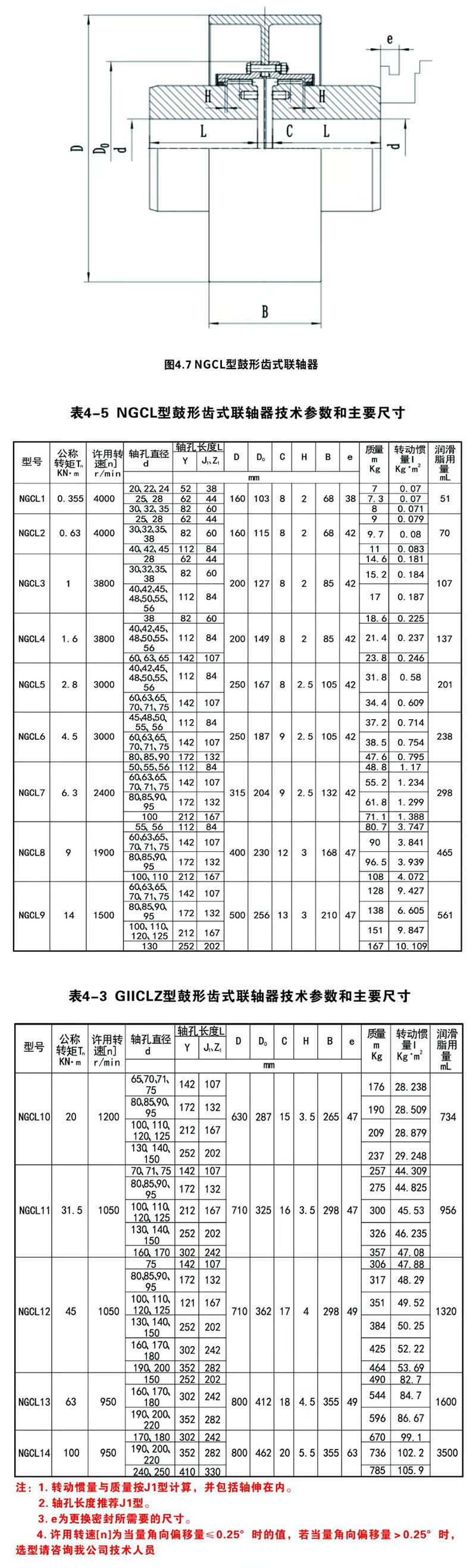

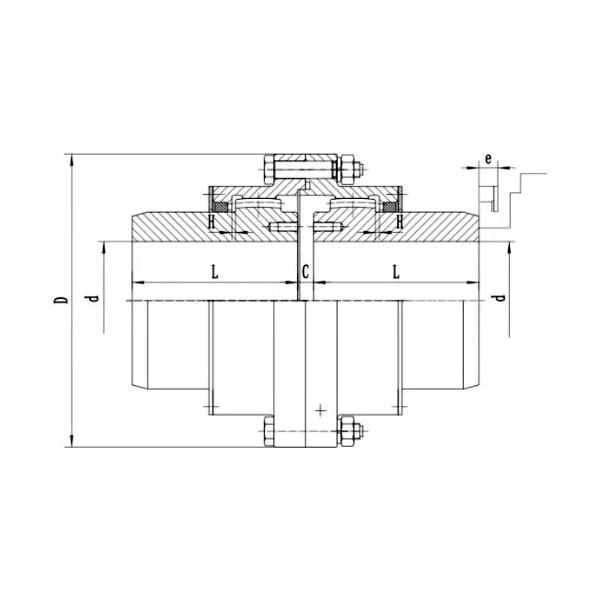

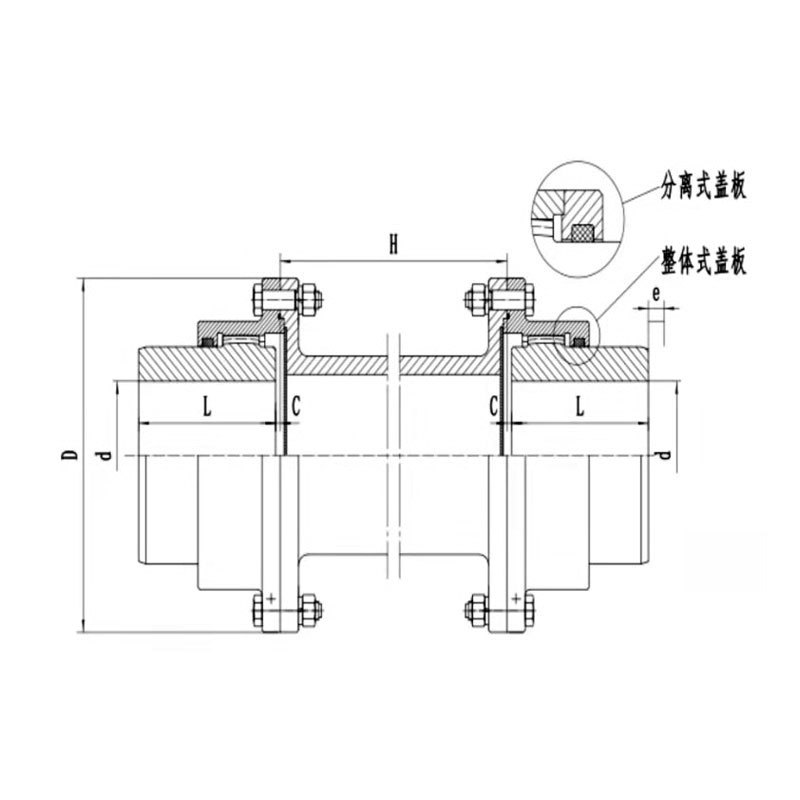

图4.7 NGCL型鼓形齿式联轴器

表4-5 NGCL型鼓形齿式联轴器技术参数和主要尺寸

型号	公称转矩 Tn KN · m	许用转速 [n] r/min	轴孔直径d	轴孔长度L		D	D₀	C	H	B	e	质量 m Kg	转动惯量l Kg · ㎡	润滑脂用量 Kg
				Y	J₁、Z₁
				mm
NGCL1	0.355	4000	20、22、24	52	38	160	103	8	2	68	38	7	0.07	51
			25、28	62	44							7.3	0.07
			30、32、35	82	60							8	0.071
NGCL2	0.63	4000	25、28	62	44	160	115	8	2	68	42	9	0.079	70
			30、32、35、38	82	60							9.7	0.08
			40、42、45	112	84							11	0.083
NGCL3	1	3800	28	62	44	200	127	8	2	85	42	14.6	0.181	107
			30、32、35、 38	82	60							15.2	0.184
			40、42、45、48、50、55、56	112	84							17	0.187
NGCL4	1.6	3800	38	82	60	200	149	8	2	85	42	18.6	0.225	137
			40、42、45、 48、50、55、56	112	84							21.4	0.237
			60、63、65	142	107							23.8	0.246
NGCL5	2.8	3000	40、42、45、48、50、55、56	112	84	250	167	8	2.5	105	42	31.8	0.58	201
			60、63、65、70、71、75	142	107							34.4	0.609
NGCL6	4.5	3000	45、48、50、55、56	112	84	250	187	9	2.5	105	42	37.2	0.714	238
			60、63、65、70、71、75	142	107							38.5	0.754
			80、85、90	172	132							47.6	0.795
NGCL7	6.3	2400	50、55、56	112	84	315	204	9	2.5	132	42	48.8	1.17	298
			60、63、65 70、71、75	142	107							55.2	1.234
			80、85、90、95	172	132							61.8	1.299
			100	212	167							71.1	1.388
NGCL8	9	1900	55、56	112	84	400	230	12	3	168	47	80.7	3.747	465
			60、63、65、70、71、75	142	107							90	3.841
			80、85、90、95	172	132							96.5	3.939
			100、110	212	167							108	4.072
NGCL9	14	1500	60、63、65、70、71、75	142	107	500	256	13	3	210	47	128	9.427	561
			80、85、90、 95	172	132							138	6.605
			100、110、120、125	212	167							151	9.847
			130	252	202							167	10.109

表4-3 GIICLZ型鼓形齿式联轴器技术参数和主要尺寸

型号	公称转矩 Tn KN · m	许用转速 [n] r/min	轴孔直径d	轴孔长度L		D	D₀	C	H	B	e	质量 m Kg	转动惯量l Kg · ㎡	润滑脂用量 Kg
				Y	J₁、Z₁
				mm
NGCL10	20	1200	65、70、71、75	142	107	630	287	15	3.5	265	47	176	28.238	734
			80、85、90、95	172	132							190	28.509
			100、110、120、125	212	167							209	28.879
			130、140、150	252	202							237	29.248
NGCL11	31.5	1050	70、71、75	142	107	710	325	16	3.5	298	47	257	44.309	956
			80、85、90、95	172	132							275	44.825
			100、110、120、125	212	167							300	45.53
			130、140、150	252	202							326	46.235
			160、170	302	242							357	47.08
NGCL12	45	1050	75	142	107	710	362	17	4	298	49	306	47.88	1320
			80、85、90、95	172	132							317	48.29
			100、110、120、125	121	167							351	49.52
			130、140、150	252	202							384	50.25
			160、170、180	302	242							425	52.22
			190、200	352	282							464	53.69
NGCL13	63	950	150	252	202	800	412	18	4.5	355	49	490	82.7	1600
			160、170、 180	302	242							544	84.7
			190、200、220	352	282							596	86.67
NGCL14	100	950	170、180	302	242	800	462	20	5.5	355	63	670	99.1	3500
			190、200、220	352	282							736	102.2
			240、250	410	330							785	105.9

注：1. 转动惯量与质量按J1型计算，并包括轴伸在内。
　　2. 轴孔长度推荐J1型。
　　3. e为更换密封所需要的尺寸。
　　4. 许用转速[n]为当量角向偏移量≤0.25°时的值，若当量角向偏移量>0.25°时，选型请咨询我公司技术人员

关键词

NGCL型鼓形齿式联轴器

WGT型鼓形齿式联轴器

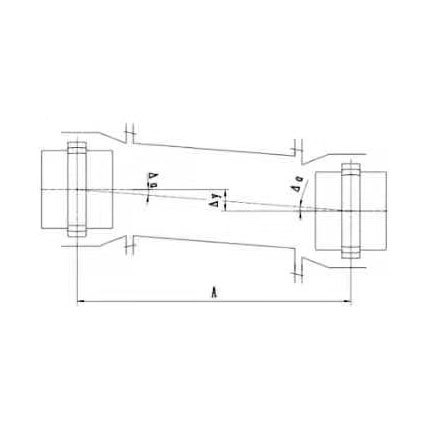

鼓形齿式联轴器两轴线相对位移补偿量

在线咨询

立即联系我们，获取免费的专家咨询服务！

立即提交

相关产品

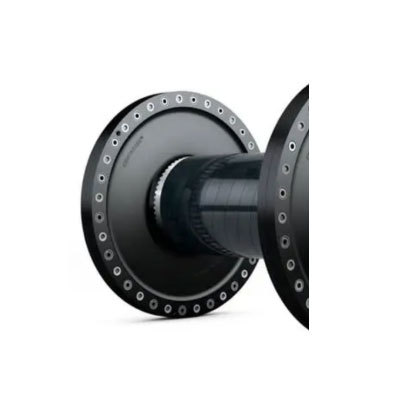

膜盘联轴器
