Lz型弹性柱销齿式联轴器

弹性柱销齿式联轴器是利用若干非金属材料制成的柱销，置于两半联轴器与外环内表面之间的对合孔中；通过柱销传递转矩实现两半联轴器联接

所属分类

柱销齿式联轴器

联系方式

15940017261

sincflex@vip.163.com

产品咨询相关产品

详细介绍

产品特点
弹性柱销齿式联轴器是利用若干非金属材料制成的柱销，置于两半联轴器与外环内表面之间的对合孔中；通过柱销传递转矩实现两半联轴器联接，该联轴器具有以下特点：

传递转矩大，体积小，质量轻，维修方便，寿命较长，不需要润滑，但此联轴器减震动能差，噪声较大。

应用场合
弹性柱销齿式联轴器适用于同轴线的传动轴系，利用尼龙棒纵断面剪切强度。可传递很大的转矩，0.112 ~ 2800KN.m。工作温度-20 ~ 70℃，可部分的代替齿型联轴器。具有一定补偿轴向能力，和一般的减震性能。
其结构型式见图8.1，技术参数和主要尺寸见表8-1。

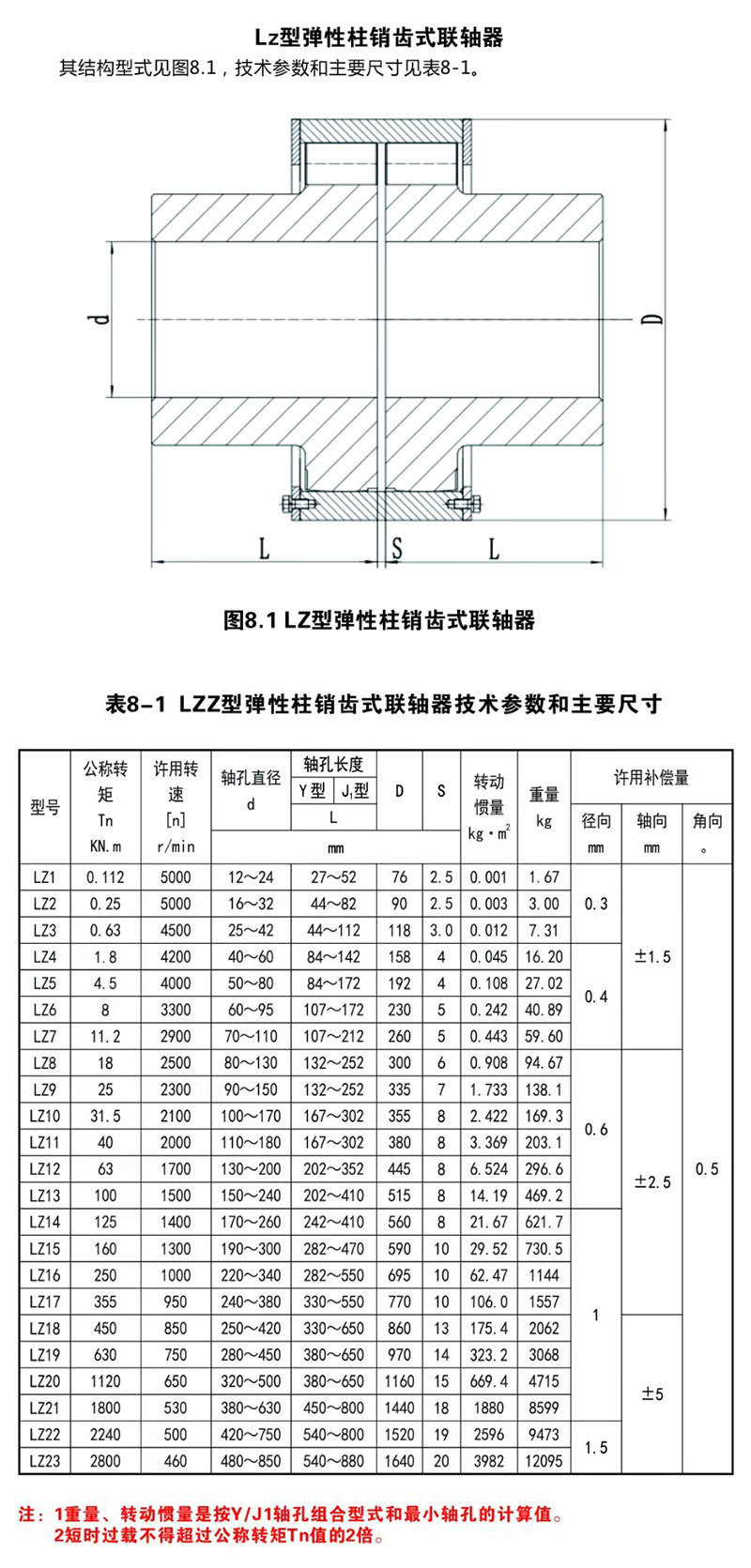

图8.1LZ型弹性柱销齿式联轴器

表8-1 LZZ型弹性柱销齿式联轴器技术参数和主要尺寸

型号	公称转矩 Tn KN · m	许用转速 [n] r/min	轴孔直径 d	轴孔长度		D	S	转动惯量 kg · ㎡	重量 kg	许用补偿量
				Y型	J₁型					许用补偿量
				L						径向 mm	轴向 mm	角向。
			mm							径向 mm	轴向 mm	角向。
LZ1	0.112	5000	12~24	27~52		76	2.5	0.001	1.67	0.3	±1.5	0.5
LZ2	0.25	5000	16~32	44~82		90	2.5	0.003	3.00
LZ3	0.63	4500	25~42	44~112		118	3.0	0.012	7.31
LZ4	1.8	4200	40~60	84~142		158	4	0.045	16.20	0.4
LZ5	4.5	4000	50~80	84~172		192	4	0.108	27.02
LZ6	8	3300	60~95	107~172		230	5	0.242	40.89
LZ7	11.2	2900	70~110	107~212		260	5	0.443	59.60
LZ8	18	2500	80~130	132~252		300	6	0.908	94.67	0.6	±2.5
LZ9	25	2300	90~150	132~252		335	7	1.733	138.1
LZ10	31.5	2100	100~170	167~302		355	8	2.422	169.3
LZ11	40	2000	110~180	167~302		380	8	3.369	203.1
LZ12	63	1700	130~200	202~352		445	8	6.524	296.6
LZ13	100	1500	150~240	202~410		515	8	14.19	469.2
LZ14	125	1400	170~260	242~410		560	8	21.67	621.7	1
LZ15	160	1300	190~300	282~470		590	10	29.52	730.5
LZ16	250	1000	220~340	282~550		695	10	62.47	1144
LZ17	355	950	240~380	330~550		770	10	106.0	1557
LZ18	450	850	250~420	330~650		860	13	175.4	2062		±5
LZ19	630	750	280~450	380~650		970	14	323.2	3068
LZ20	1120	650	320~500	380~650		1160	15	669.4	4715
LZ21	1800	530	380~630	450~800		1440	18	1880	8599
LZ22	2240	500	420~750	540~800		1520	19	2596	9473	1.5
LZ23	2800	460	480~850	540~880		1640	20	3982	12095	1.5

注：1. 重量、转动惯量是按Y/J1轴孔组合型式和最小轴孔的计算值。
　　2. 短时过载不得超过公称转矩Tn值的2倍。
